AD3800 防腐型超聲波物位計

檢測元件與被測介質不接觸
儀表內部沒有可動部分
可檢測高黏度液體和粉狀體的物位
精度高、反應快
AD3800para1
檢測元件與被測介質不接觸
儀表內部沒有可動部分
可檢測高黏度液體和粉狀體的物位
精度高、反應快para120
AD3800系列超聲波物位計、超聲波料位計：是非接觸式連續測量?jì)x表，用于測量液體，固體和明渠流量，用于檢測倉體內部物料所處位置的儀表，可安裝于各種類型的儲存池和容器，適合各種環境，可以根據不斷變化的環境進行自我校準，其特點是結構簡單、性能穩定，是功能、性能與價值的完美組合。相同功能的還有AD112/113/116/118系列雷達料位計para3

AD3800系列超聲波物位計、超聲波料位計：是非接觸式連續測量?jì)x表，用于測量液體，固體和明渠流量，用于檢測倉體內部物料所處位置的儀表，可安裝于各種類型的儲存池和容器，適合各種環境，可以根據不斷變化的環境進行自我校準，其特點是結構簡單、性能穩定，是功能、性能與價值的完美組合。相同功能的還有AD112/113/116/118系列雷達料位計

產品描述

AD3800防腐型超聲波物位計產品描述

圖片關鍵詞

1、非接觸式測量、高可靠性、高性?xún)r(jià)比、易安裝維護；

2、中/英文液晶顯示，菜單操作簡單，只需簡易的設置,就能滿足客戶不同的需求；

3、回波曲線顯示，現場可檢測故障原因；

4、多種測量模式選擇，滿足客戶多方面的需求；

5、多種算法選擇，滿足不用工況下的使用；

6、自動溫度補償，更精準的測量；

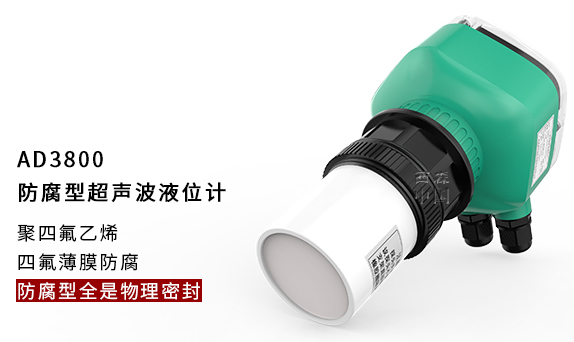

7、探頭采用全物理密封，耐腐蝕性強，密封性好。

探頭	探頭材料	應用說明	探頭尺寸
	ABS材料	①非防腐場合使用； ②可耐弱酸酸堿； ③空曠池子且非接觸式測量，弱酸堿可采用ABS材料探頭；	①≤10米探頭尺寸為G2 "螺紋； ②超過10米探頭螺紋尺寸為M782（做成防腐探頭時只能做成PTFE材質）； ③(30~50)米量程探頭螺紋尺寸為M1082，多用于水庫。
	PVDF(聚偏氟乙烯，是聚四氟乙烯中的一種)材料防腐探頭；(多測量罐體，且強腐蝕性介質)	①常規出貨默認標準； ②不可測氨水；
	PTFE(聚四氟乙烯)材料防腐探頭；(多測量罐體，且強腐蝕性介質)	①需客戶訂貨指定此材料； ②測氨水必須此材料；

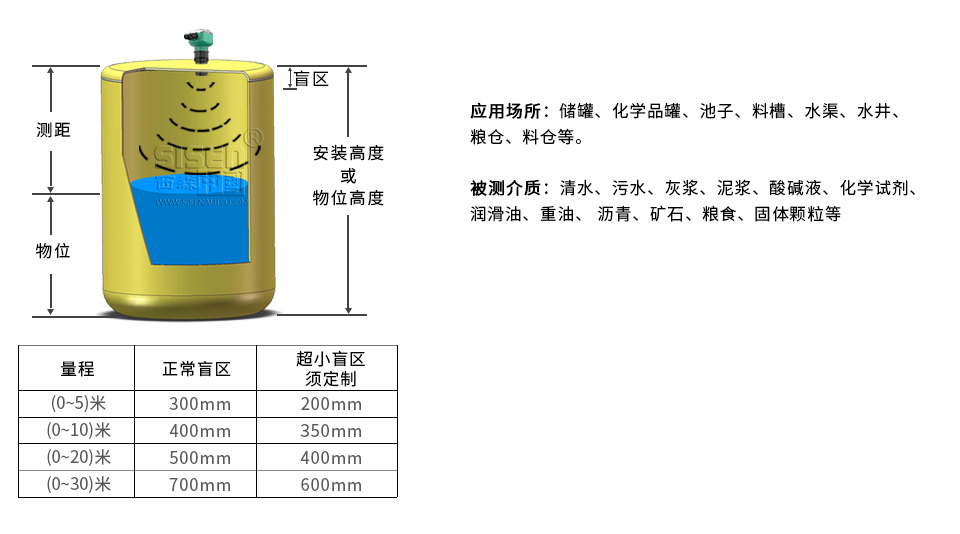

測量原理

圖片關鍵詞

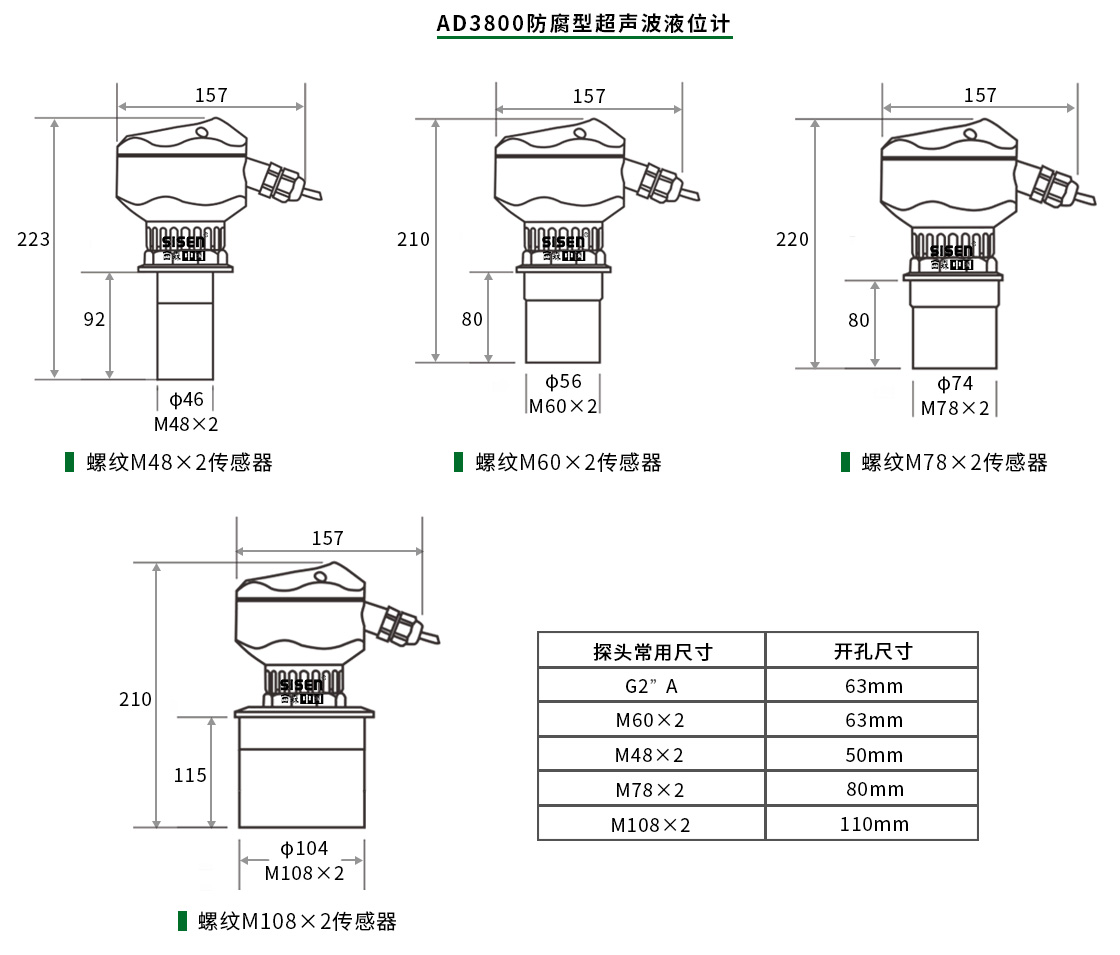

防腐型超聲波液位計產品尺寸

圖片關鍵詞

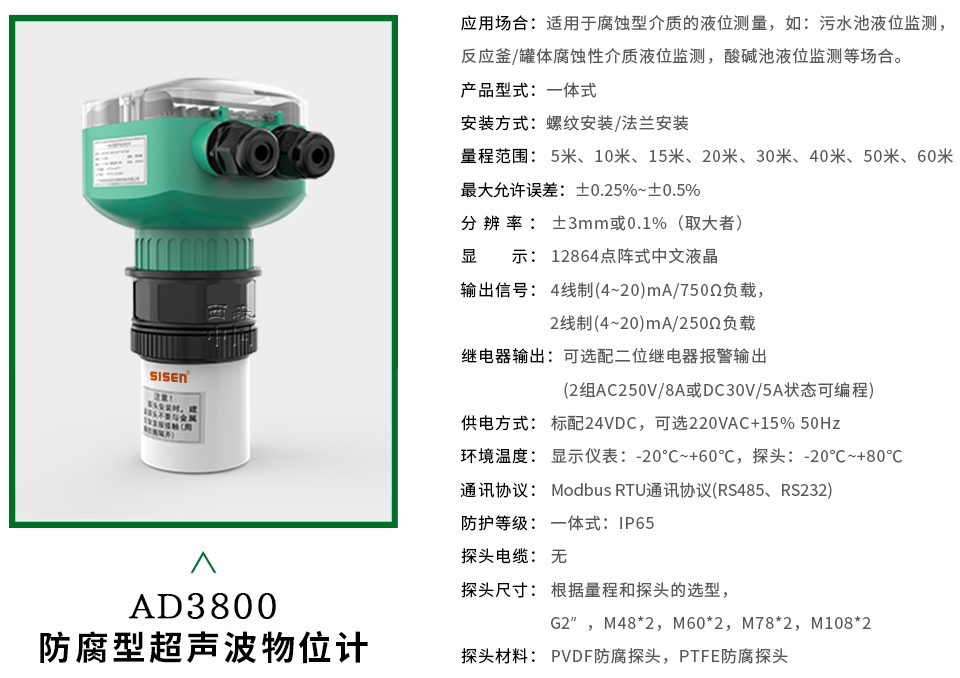

測量范圍	(0~70)米以?xún)?/span>
最大允許誤差	±0.5mm(如測量100m誤差值為±0.5m，測量30m誤差值為±0.15m＝15cm)
防護等級	一體式：IP65
通訊協議	Modbus RTU通訊協議(RS485)
分辨率	±3mm或0.1％
工作電源	出廠默認二線制24VDC，可選四線制24VDC/220VAC/12VDC
電流輸出	(4~20)mA
顯示屏幕	中文界面(可菜單切換英文界面)
測量場合	無發揮性氣體或液體、無氣泡、無霧氣、無粉塵、安裝位置下無障礙物(如罐內攪拌桿)

AD3800超聲波液位計量程與盲區說明
序號	探頭頻率	液位計類型與常規最大量程	盲區		探頭螺紋尺寸
序號	探頭頻率	液位計類型與常規最大量程	正常盲區	超小盲區(須定制)	探頭螺紋尺寸
1	100kHz	液位計(0~1)m	15cm	12cm	出廠默認M48*2、G ½”；可選：G1 ½”(國外常用英制螺紋)
		液位計(0~1.5)m	15cm	12cm	出廠默認M48*2、G ½”；可選：G1 ½”(國外常用英制螺紋)
		明渠流量計(0~1)m	15cm	12cm	一般用在污水處理廠污水排放口，出廠默認：M48*2；可選：G1 ½”(國外常用英制螺紋)
2	64kHz	液位計(0~3)m	30cm	25cm	①對盲區有較高要求常用G2”，可選M482、G1 ½”、M782； ②特別環境(小罐體/導管/小水箱)用M48*2螺紋。
		液位計(0~3)m	30cm	25cm
		液位計(0~4)m	30cm	25cm
		明渠流量計(0~3)m	25cm	20cm	G2”、M482、G1 ½”、M782
3	49kHz	液位計(0~5)m正常選型5米量程，用這個頻率 (含1m、2m、3m、4m、5m)；液位計(0~8)m	35cm	30cm	G2”
3	49kHz	液位計(0~8)m	35cm	30cm	G2”
4	40kHz	液位計(0~10)m	40cm	35cm	G2”
5	34kHz	液位計(0~10)m	40cm	35cm	G2”
6	25kHz	液位計(0~20)m	70cm	65cm	M78*2
7	21kHz	液位計(0~30)m	80cm	75cm	G3”
8	15kHz	液位計(0~50)m	150cm	140cm	M108*2
說明	表格中AD3800超聲波液位計的量程是按照該頻率探頭中信號最強探頭來標稱的，實際選型時因探頭尺寸及是否防腐最大量程會(huì )有偏差，詳詢客服。兩線制超聲波液位計最大只能做到20米量程(兩線制20米量程超聲波液位是用21kHz探頭做的，盲區80厘米；兩線制15米量程超聲波液位計用25kHz探頭，盲區70厘米)。
