FLCB 外縛式超聲波流量計

FLCBpara1
FLCB系列外縛式超聲波流量計是指安裝時傳感器直接捆綁在被測管道的外壁，無需斷管、無需停產、具有安裝簡單、無壓力損失等特點。para3

FLCB系列外縛式超聲波流量計是指安裝時傳感器直接捆綁在被測管道的外壁，無需斷管、無需停產、具有安裝簡單、無壓力損失等特點。


圖片關鍵詞

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

V：介質流速

θ為聲束與液體流動方向的夾角

M為聲束在液體的直線傳播次數

D為管道內徑

Tup為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

△T=Tup-Tdown為時差

FLCB-K外縛式超聲波流量傳感器

標準小型S型	標準中型M型	標準大型L型	高溫小型SH型	高溫中型SM型

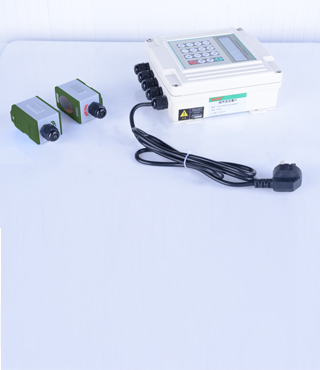

FLCB-K系列外縛式超聲波流量計

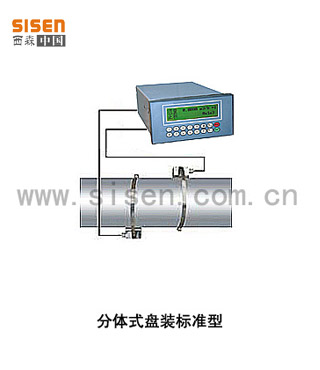

FLCB-K系列現場顯示型	FLCB-KFB分體壁掛式	FLCB-KFP分體盤裝式


一.FLCB-K系列外縛式超聲波流量計傳感器技術參數

傳感器類型	標準小型	標準中型	標準大型	高溫小型	高溫中型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材質	ABS			特殊高溫材料
工作頻率	1MHz
安裝方法	V（N、W）法	V、Z法	Z法	V（N、W）法	V、Z法
標定	整機配對標定
磁性	有	有	無	無	無
適用溫度	0℃-70℃			0℃-160℃
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克/對）	75	250	650	94	150
介質種類	水、海水、污水、酒精、各類油類等能傳導超波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管道等，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	專用型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

二.FLCB-K外縛式超聲波流量計主機顯示儀技術參數

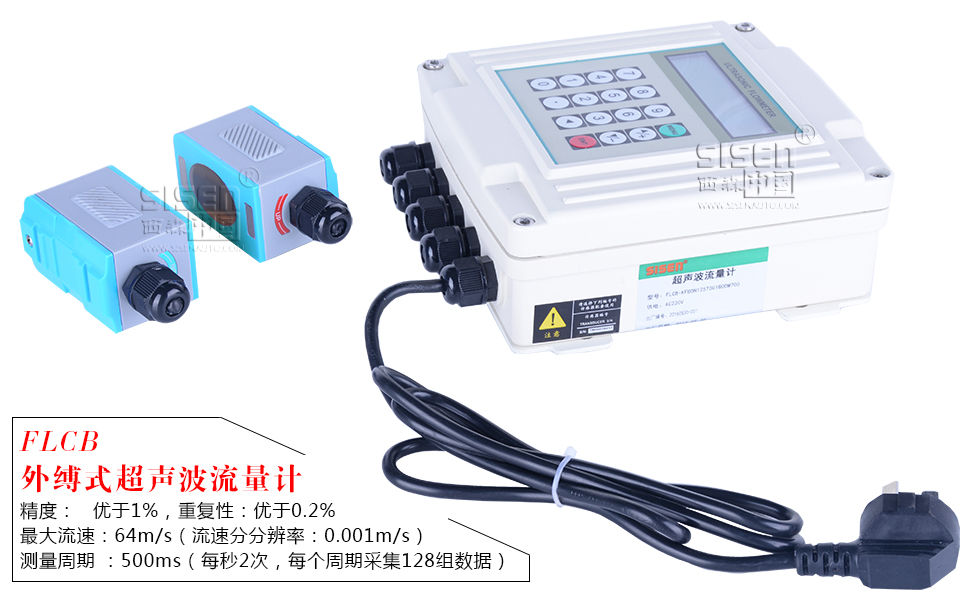

測量精度	優于1%，重復性：優于0.2%
測量周期	500ms（每秒2次，每個周期采集128組數據）
工作電源	隔離DC8-36或AC220V可選
最大流速	64m/s（流速分分辨率：0.001m/s）
顯示	2×10漢字背光顯示器液晶可顯示瞬時流量及正、負、凈累積流量、流速等。（分體式）
操作	4×4輕觸鍵盤（分體式）
信號輸入	4-20mA輸入可選
信號輸出	1、1路隔離RS485輸出 2、1路隔離OCT（脈沖寬度6~1000ms之間可編程，默認200ms） 3、1路繼電器輸出（脈沖寬度200ms） 4、1路4-20mA輸出（有源/無源輸出可選）
數據存儲	選配內置數據存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。
通讀協議	MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
其它功能	1、自動記憶前512天，前128個月，前10年正/負/凈累積流量 2、自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，可通過MODBUS協議讀出。 3、可編程批量（定量）控制器，故障自診斷功能（僅限分體式） 4、可通過E-mail傳送來的代碼文件實現軟件升級
斷電保護	斷電10萬小時數據不丟失
防護等級	傳感器IP68（分體式）、壁掛主機IP65、盤裝主機IP
防爆等級	EXdⅡBT4（分體式可選）
