1、采用16位單片機做數據運算、鉑金熱電阻做溫度測量，電磁流量計做流量測量，測量精度高、運用穩定可靠，性能優良。
2、測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
3、儀表內無阻力部件、無壓損、不受惡劣水質影響。
4、測量流量范圍寬，流速可在1m/s ～ 10m/s范圍內任意設定。
5、大屏幕液晶全中文顯示，讀數清晰。

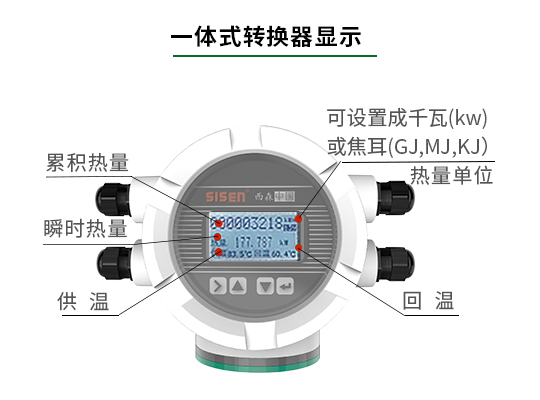

6、熱能表具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電 記錄等參數。
7、采用隨機溫變化的熱焙熱修正法，保證在不同水溫下的精準計量。
8、具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
9、具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
10、具有RS485(Modbus RTU通訊協議)(RS232協議、HART協議可選)數字通訊輸出，方便實現遠程通訊。
11、具有密碼保護功能，無密碼者無法修改工作參數。
 |

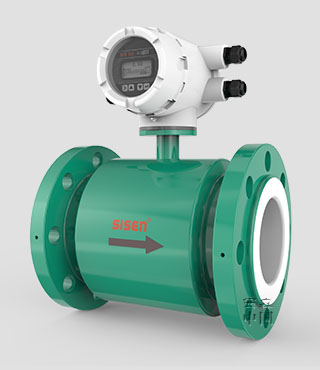

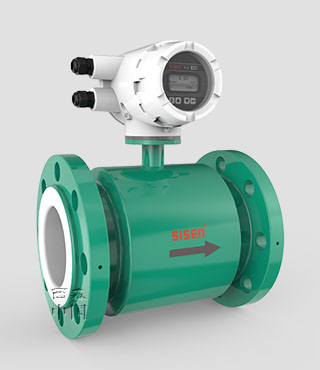

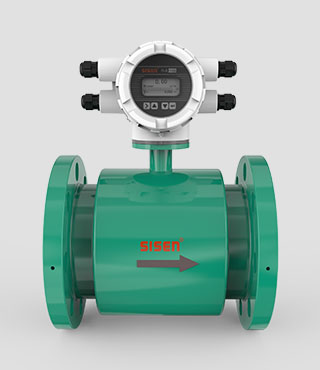

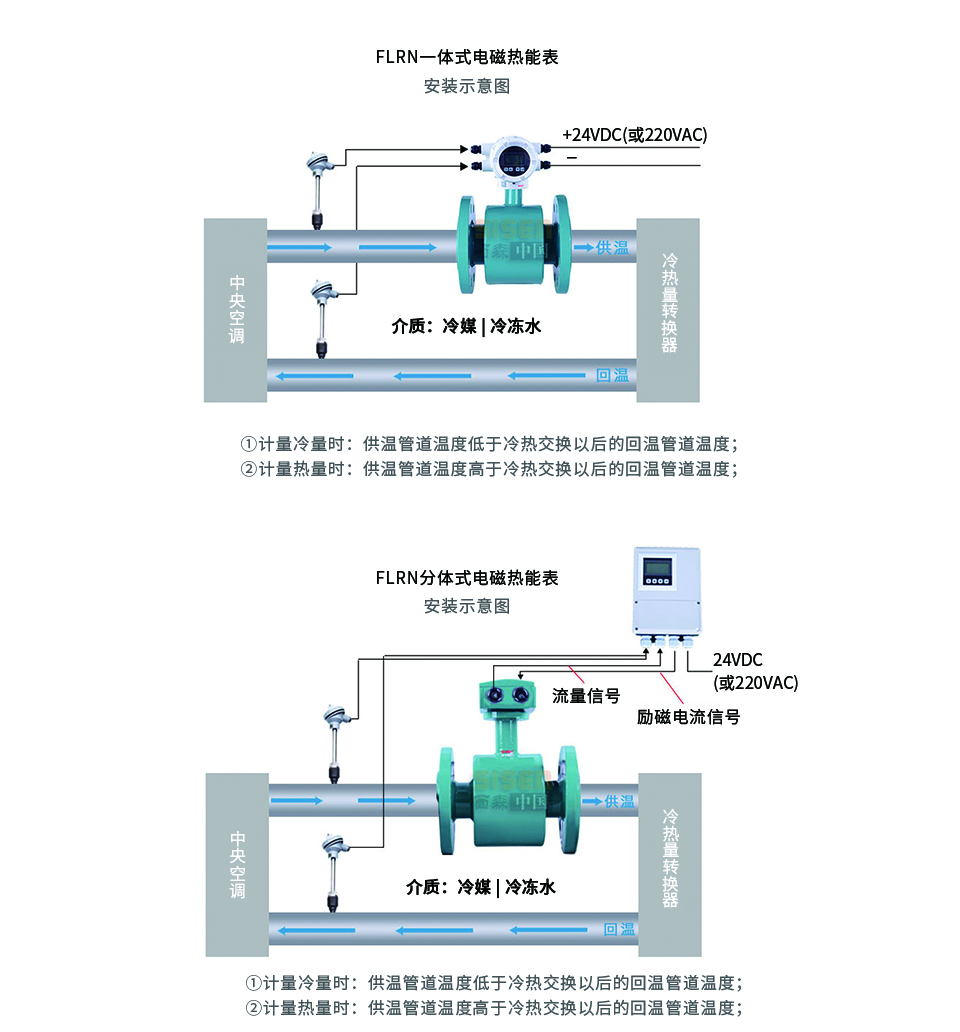

電磁式熱能表是一種測量熱變換系統中載熱流體所釋放的熱量的計量?jì)x表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。

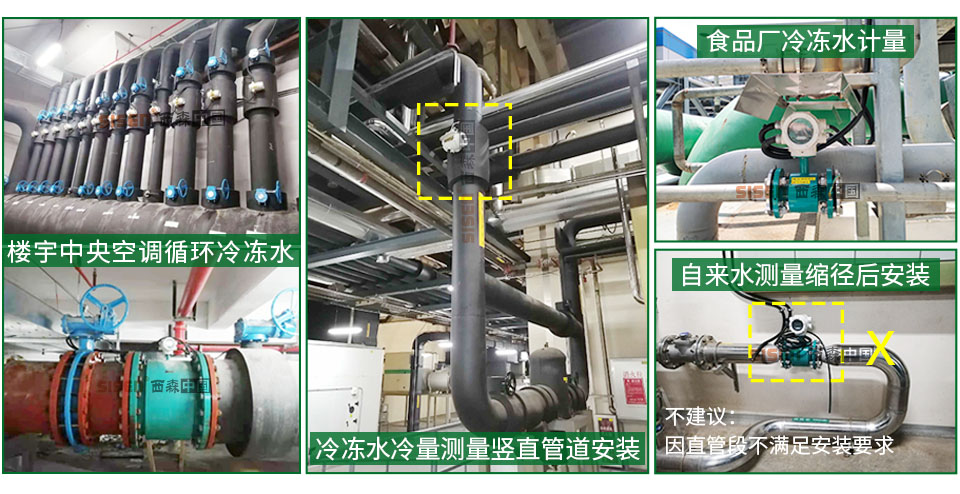

可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。
|
|
轉換器部分
|
通訊功能
|
出廠標配：Modbus RTU通訊協議(RS485)
|
|
外殼材料
|
鋁合金
|
傳感器部分
|
|
正常工作溫度
|
A類
|
外殼/法蘭材料
|
WCB碳鋼(出廠默認)、不銹鋼
|
|
溫度分辨率
|
0.01℃
|
公稱壓力
|
DN(15~80)4.0MPa；DN(100~150)1.6MPa；DN(200~1000)≤1.0MPa
|
|
可選溫度測量范圍
|
-20℃~100℃
|
電極材料
|
316L、哈氏合金（HC、HB）
|
|
溫差測量范圍
|
1℃~90℃
|
襯里材料
|
氯丁橡膠(CR)，(0~80)℃、聚四氟乙烯(PTFE)(-25~120)℃
|
|
供電電源
|
220VAC（110VAC~245VAC）、24VDC
|

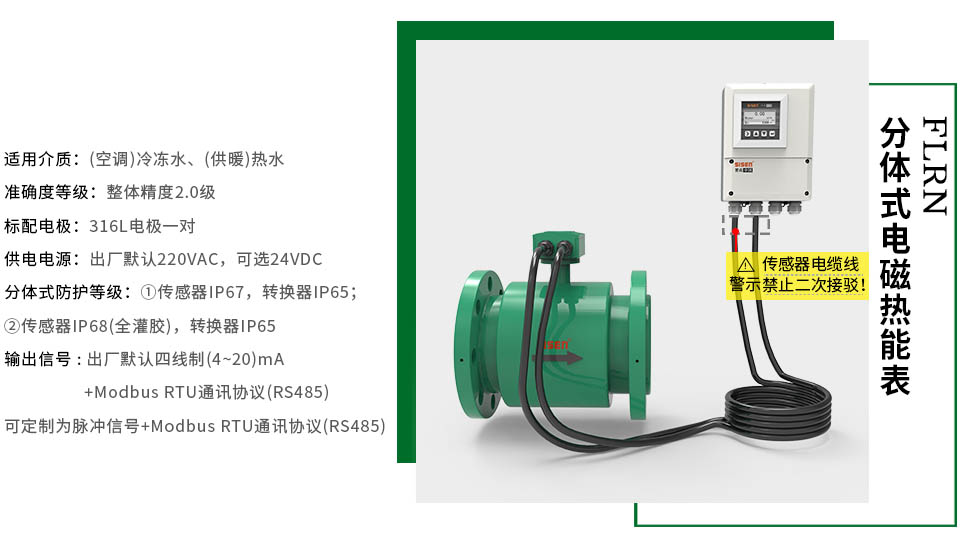

結構形式
|
一體式、分體式
|
|
功耗
|
<20W（與傳感器配套后）
|
防護等級
|
一體式IP65；
分體式：①傳感器IP67；②傳感器IP68（全灌膠）
|
|
準確度等級
|
整體精度2.0級(量程比1:50)
|
介質溫度
|
-25℃~120℃
|
|
防護等級
|
IP65
|
連接方式
|
法蘭式、螺紋式、卡箍式、夾持式
|
|
流量最大讀數(m³)
|
999999999.999(九位整數，三位小數)
|

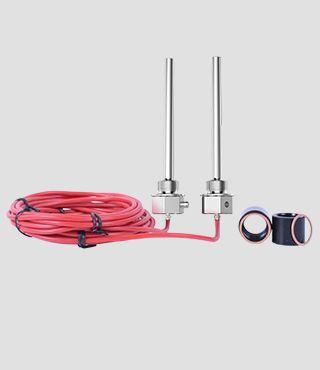

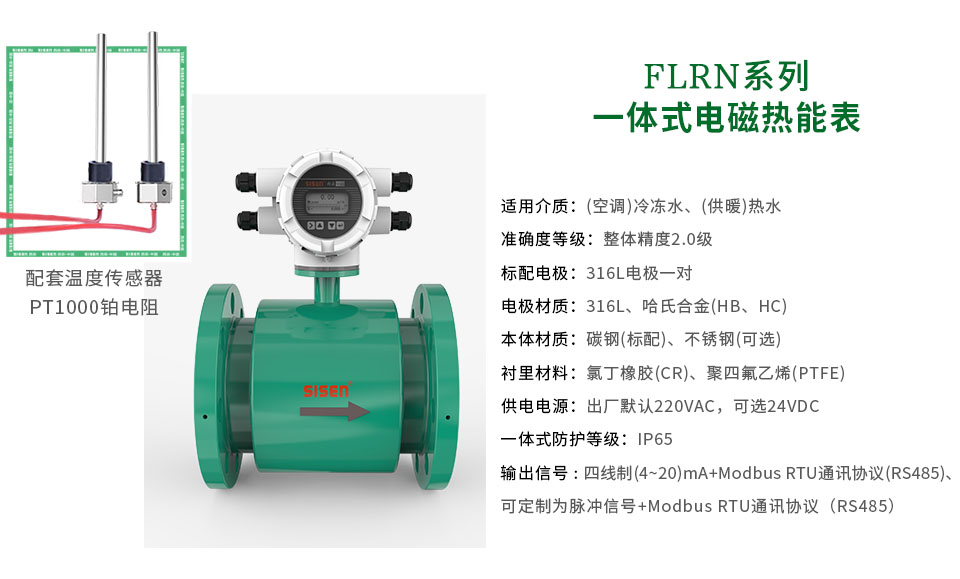

溫度傳感器部分
|
|
熱量最大讀數（kWh，MWh）
|
999999999.999(九位整數，三位小數)
|
傳感器類型
|
PT1000
|
|
熱量單位
|
kJ、MJ、GJ、kWh、MWh 可選
|
安裝方式
|
保護套管
|
|
模擬輸出
|
(4~20)mA DC/600Ω負載電阻(可在熱量和流量參數間切換)
|
溫度測量范圍
|
-50℃~200℃
|
|
脈沖輸出
|
最度頻率5000Hz、脈寬0.1ms~999.9ms
(可在熱量和流量參數間切換)
|
導線長度
|
10米(出廠默認),如需其它長度,請訂貨前說明
|
|
公稱通徑
DN
（mm）
|
額定壓力
(出場默認)
（MPa）
|
儀表外形尺寸
|
重量
（kg）
|
|
L(長度)
|
H(總高度)
|
D(法蘭外徑)
|
K(螺栓孔中心圓直徑)
|
nxd(孔數x螺栓孔直徑)
|
|
15
|
4.0
|
200
|
315
|
95
|
65
|
4xφ14
|
6
|
|
20
|
200
|
315
|
105
|
75
|
4xφ14
|
6.5
|
|
25
|
200
|
315
|
115
|
85
|
4xφ14
|
6
|
|
32
|
200
|
315
|
140
|
100
|
4xφ18
|
9
|
|
40
|
200
|
315
|
150
|
110
|
4xφ18
|
10.5
|
|
50
|
200
|
320
|
165
|
125
|
4xφ18
|
11.5
|
|
65
|
1.6
|
200
|
350
|
185
|
145
|
4xφ18
|
15
|
|
80
|
200
|
365
|
200
|
160
|
8xφ18
|
15
|
|
100
|
250
|
380
|
220
|
180
|
8xφ18
|
20
|
|
125
|
250
|
410
|
250
|
210
|
8xφ18
|
24
|
|
150
|
300
|
440
|
285
|
240
|
8xφ22
|
34
|
|
200
|
1.0
|
350
|
495
|
340
|
295
|
8xφ22
|
41
|
|
250
|
450
|
545
|
395
|
350
|
12xφ23
|
64
|
|
300
|
500
|
597
|
445
|
400
|
12xφ23
|
74
|
|
350
|
550
|
652
|
505
|
460
|
16xφ23
|
92
|
|
400
|
600
|
700
|
565
|
515
|
16xφ26
|
108
|
|
450
|
600
|
767
|
615
|
565
|
20xφ26
|
128
|
|
500
|
600
|
815
|
670
|
620
|
20xφ26
|
151
|
|
600
|
600
|
933
|
780
|
725
|
20xφ30
|
198
|
|
700
|
700
|
1034
|
890
|
840
|
24xφ30
|
256
|
|
800
|
800
|
1144
|
1015
|
950
|
24xφ33
|
340
|
|
900
|
900
|
1215
|
1115
|
1015
|
28xφ33
|
453
|
|
1000
|
0.6
|
1000
|
1357
|
1230
|
1160
|
28xφ35
|
526
|
|
公稱
通徑
（mm）
|
V=0.1m/s Qmax=m3/h
|
V=0.3m/s Qmax=m3/h
|
V=0.5m/s Qmax=m3/h
|
V=1 m/s Qmax=m3/h
|
V=2 m/s Qmax=m3/h
|
V=3 m/s Qmax=m3/h
|
V=5 m/s Qmax=m3/h
|
V=7 m/s Qmax=m3/h
|
V=10 m/s Qmax=m3/h
|
|
6
|
0.01
|
0.03
|
0.05
|
0.1018
|
0.2036
|
0.3054
|
0.5089
|
0.7125
|
1.018
|
|
8
|
0.018
|
0.054
|
0.09048
|
0.1810
|
0.3619
|
0.5429
|
0.9048
|
1.2667
|
1.8096
|
|
10
|
0.028
|
0.08
|
0.14137
|
0.2827
|
0.5655
|
0.8482
|
1.4137
|
1.96
|
2.8274
|
|
15
|
0.064
|
0.19
|
0.31809
|
0.6362
|
1.2723
|
1.9085
|
3.1809
|
4.45
|
6.3617
|
|
20
|
0.113
|
0.34
|
0.56549
|
1.1310
|
2.2619
|
3.3929
|
5.6549
|
7.91
|
11.3097
|
|
25
|
0.238
|
0.53
|
0.884
|
2.3821
|
4.7642
|
7.1463
|
11.9105
|
12.39
|
23.821
|
|
32
|
0.29
|
0.87
|
1.448
|
2.9
|
7.536
|
8.69
|
18.84
|
20.27
|
17.6715
|
|
40
|
0.452
|
1.36
|
2.26195
|
4.5239
|
9.0478
|
13.5717
|
22.6195
|
31.67
|
45.2389
|
|
50
|
0.707
|
2.12
|
3.53429
|
7.0686
|
14.1372
|
21.2058
|
35.3429
|
49.48
|
70.6858
|
|
65
|
1.195
|
3.58
|
5.97295
|
11.946
|
23.8918
|
35.8377
|
59.7295
|
83.62
|
119.459
|
|
80
|
1.810
|
5.43
|
9.04779
|
18.0956
|
36.1911
|
54.2867
|
90.4779
|
126.67
|
180.956
|
|
100
|
2.827
|
8.48
|
14.1372
|
28.274
|
56.5487
|
84.8230
|
141.372
|
197.92
|
282.743
|
|
125
|
4.417
|
13.25
|
22.08925
|
44.1775
|
88.3575
|
132.535
|
220.8925
|
309.25
|
441.7875
|
|
150
|
6.362
|
19.09
|
31.8086
|
63.617
|
127.235
|
190.852
|
318.086
|
445.32
|
636.173
|
|
200
|
11.310
|
33.93
|
56.5487
|
113.097
|
226.195
|
339.292
|
565.487
|
791.7
|
1130.973
|
|
250
|
17.671
|
53.01
|
88.3573
|
176.715
|
353.429
|
530.144
|
883.573
|
1236.97
|
1767.146
|
|
300
|
25.447
|
76.34
|
127.2345
|
254.469
|
508.938
|
763.407
|
1272.345
|
1781.29
|
2544.690
|
|
350
|
34.636
|
103.91
|
173.1803
|
346.361
|
692.721
|
1039.082
|
1731.803
|
2424.52
|
3463.606
|
|
400
|
45.239
|
135.72
|
226.1947
|
452.389
|
904.779
|
1357.168
|
2261.947
|
3166.76
|
4523.893
|
|
450
|
57.256
|
171.78
|
286.2776
|
572.555
|
1145.111
|
1717.666
|
2862.776
|
4007.885
|
5725.553
|
|
500
|
70.686
|
212.06
|
353.4292
|
706.858
|
1413.717
|
2120.575
|
3534.292
|
4948.02
|
7068.584
|
|
600
|
100.79
|
305.37
|
508.9380
|
1017.876
|
2035.752
|
3053.628
|
5089.380
|
7125.3
|
10178.76
|
|
700
|
138.54
|
415.62
|
692.7212
|
1385.442
|
2770.885
|
4156.327
|
6927.212
|
9697.8
|
13854.42
|
|
800
|
180.96
|
542.88
|
904.7787
|
1809.557
|
3619.115
|
5428.672
|
9047.787
|
12667.2
|
18095.57
|
|
900
|
229.02
|
687.06
|
1145.111
|
2290.221
|
4580.442
|
6870.663
|
11451.11
|
16031.4
|
22902.21
|
|
1000
|
282.74
|
848.22
|
1413.717
|
2827.433
|
5654.867
|
8482.300
|
14137.17
|
19791.8
|
28274.33
|
|
1200
|
407.15
|
1221.5
|
2053.752
|
4071.504
|
8143.008
|
12214.51
|
20357.52
|
28500.5
|
40715.04
|
|
1400
|
554.18
|
1662.5
|
2770.885
|
5541.769
|
11083.54
|
16625.31
|
27708.85
|
38792.4
|
55417.69
|
|
1600
|
723.82
|
2171.5
|
3619.115
|
7238.230
|
14476.46
|
21714.69
|
36191.15
|
50667.6
|
72382.30
|
|
1800
|
916.09
|
2748.3
|
4580.442
|
9169.884
|
18321.77
|
27482.65
|
45804.42
|
64126.2
|
91608.84
|
|
2000
|
1131.0
|
3392.9
|
5654.867
|
11309.73
|
22619.47
|
33929.20
|
56548.67
|
79168.1
|
113097.3
|
注：表中V=0.1m/s~V=5m/s為推薦的流量計測量流量/流速，在此推薦的流量/流速范圍內測量精度最優。
|
