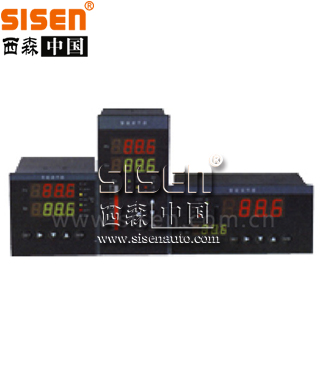

XSFI系列智能PID調節器技術參數

顯示方式

雙排四位LED顯示測量值（PV值）和設定值（SV值），或閥位開度（FB值）。

顯示范圍

-1999～9999字

測量準確度

±0.2%FS±1字

分 辨 率

末位一個字

輸入信號

電流信號Ri=100Ω；電壓信號Ri=500KΩ

輸出負載能力

1、熱 電 偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0～50℃。

2、熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。

3、直流電流：0～10mA、4～20mA。

4、直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（訂貨時需指出）。

5、線性電阻：0～400Ω（遠傳壓力表）。

6、頻 率：0.1Hz-10KHz。（該功能需單獨指定，與其它信號不可兼容輸入）。

變送輸出準確度

同測量準確度

模擬輸入阻抗

電流信號Ri=100Ω；電壓信號Ri=500KΩ

模擬輸出負載能力

1、電流信號：4～20mA輸出時Ro≤750Ω；0～10mA輸出時Ro≤1.5KΩ。

2、電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部?jì)x表后的輸出準確度

報警繼電器

觸點容量

AC220V 3A或24V 5A (阻性負載)

PID控制方式

電流/電壓輸出、繼電器開關量輸出、正轉/反轉閥位控制

配電輸出

DC24±1V 30mA

報警方式

2路報警控制(可選擇下下限LL、下限L、上限H、上上限HH報警方式,下同)，LED指示

報警精度

±1字

保護方式

輸入回路斷線、輸入信號超/欠量程報警

通訊方式

RS232或RS485

設定方式

面板輕觸式按鍵數字設定，設定值斷電永久保存

使用環境

環境溫度：-10～55℃；相對濕度：10～90%RH

耐壓強度

輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘

絕緣阻抗

輸入/輸出/電源/通訊 ≥100MΩ

電 源

1、開關電源：交流85～265V，頻率： 50Hz±2Hz

2、直流：24V±2V

功 耗

<5W
