FLVJ系列溫壓一體式渦街流量計

主要在以下場合使用：
只要求作定值補償的場合
要求計量帶水汽的壓縮空氣的場合
用于廠內部績效考核計量的場合
對溫度壓力要求不高的場合
現場實地查數據非高空管道（3米以上）場合
FLVJ系列para1
主要在以下場合使用：
只要求作定值補償的場合
要求計量帶水汽的壓縮空氣的場合
用于廠內部績效考核計量的場合
對溫度壓力要求不高的場合
現場實地查數據非高空管道（3米以上）場合
para120

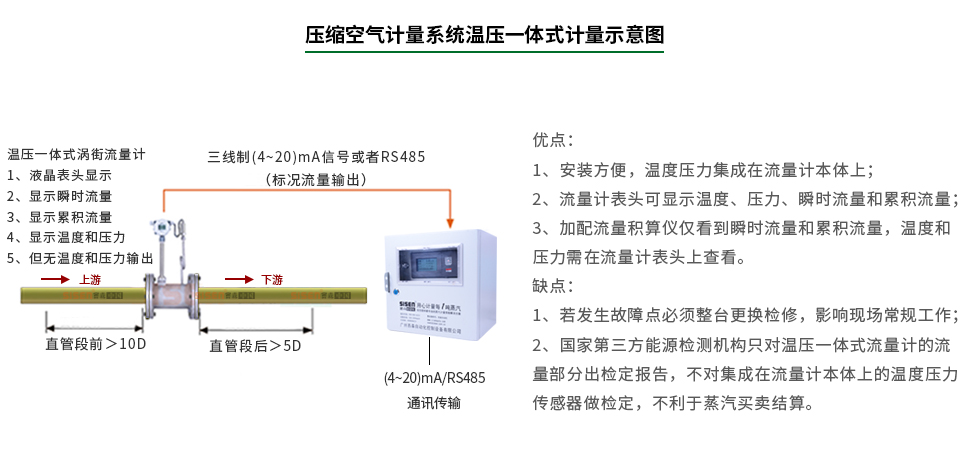

溫壓補償一體式渦街流量計傳感器內置溫度探頭，溫度信號直接由傳感器引入電路板用作溫度補償，外置式壓力變送器作壓力補償，構成溫壓補償一體式渦街流量計。對溫度壓力要求不太高的場合、對壓縮空氣的測量、用于廠內部績效考核計量的場合。溫壓補償一體式渦街流量計安裝方便，但維護成本高，可直接在表頭上讀取補償后的瞬時流量和累計流量，溫度，壓力等數據。不適合應用在高空管道的場合，讀取數據不方便。para3

溫壓補償一體式渦街流量計傳感器內置溫度探頭，溫度信號直接由傳感器引入電路板用作溫度補償，外置式壓力變送器作壓力補償，構成溫壓補償一體式渦街流量計。對溫度壓力要求不太高的場合、對壓縮空氣的測量、用于廠內部績效考核計量的場合。溫壓補償一體式渦街流量計安裝方便，但維護成本高，可直接在表頭上讀取補償后的瞬時流量和累計流量，溫度，壓力等數據。不適合應用在高空管道的場合，讀取數據不方便。

圖片關鍵詞

西森溫壓一體渦街流量計蒸汽流量計壓縮空氣流量計渦街流量計生產廠家

圖片關鍵詞

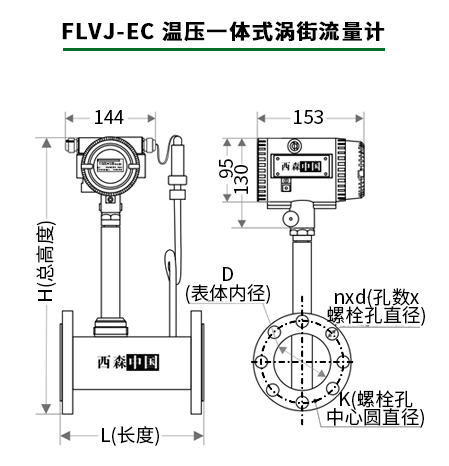

公稱通徑(DN)	L (長度)	H (總高度)	D (表體內徑)	K(螺栓孔中心圓直徑)	nxd(孔數x螺栓孔直徑)
15	268	485	15	65	4xφ14
20	268	485	20	75	4xφ14
25	268	485	25	85	4xφ14
32	268	485	32	100	4xφ18
40	272	495	40	110	4xφ18
50	281	508	50	125	4xφ18
65	276	525	65	145	8xφ18
80	276	540	80	160	8xφ18
100	278	560	100	180	8xφ18
125	278	587	125	210	8xφ18
150	282	620	150	240	8xφ22
200	288	670	200	295	12xφ22
250	292	730	250	355	12xφ26
300	300	780	300	410	12xφ26

圖片關鍵詞

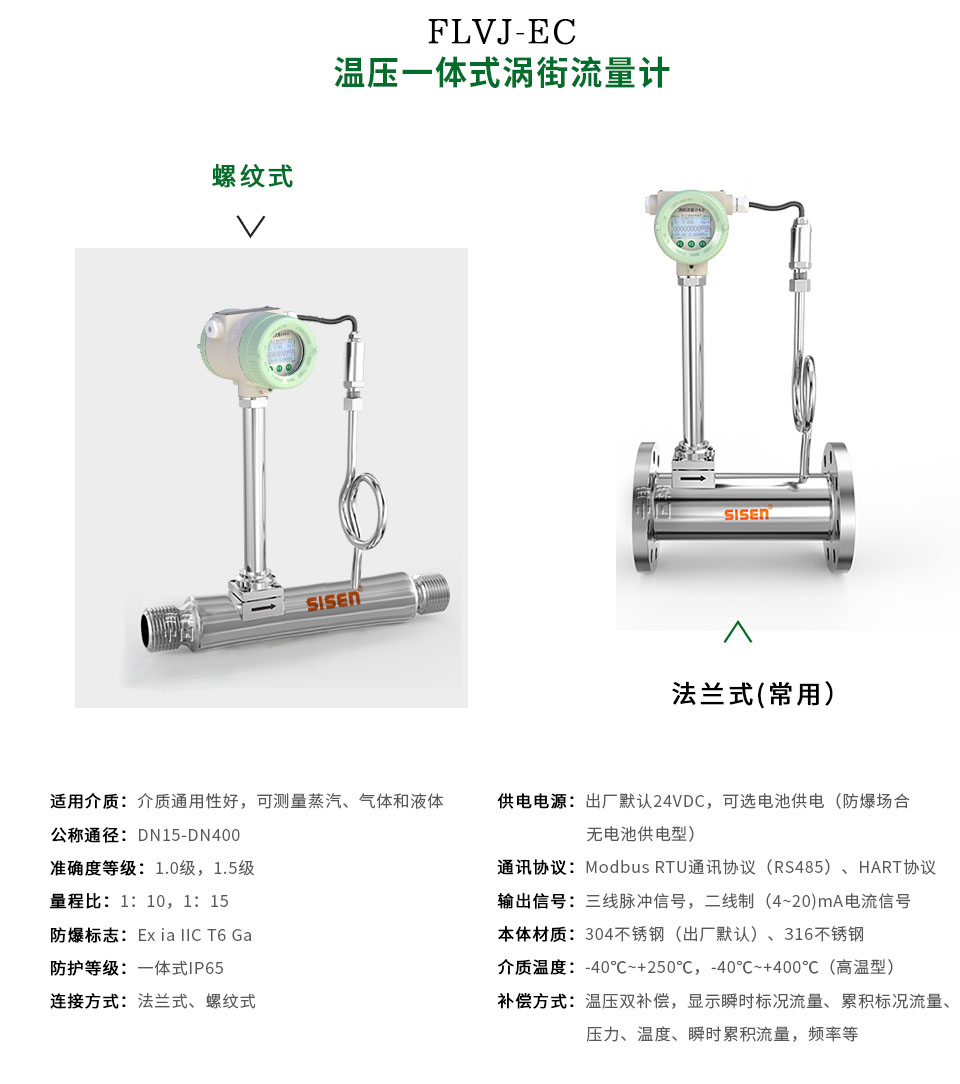

測量介質	過熱/飽和蒸汽、液體和氣體
測量范圍	詳情見流量范圍表
公稱通徑	對夾式/法蘭式：DN15~DN400
介質溫度（℃）	(-40~+250)℃、(-40~+350)℃、(-40~+400)℃
環境溫度（℃）	（-20~+70）℃；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
準確度等級	1.0級、1.5級
流速范圍（m/s）	液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
輸出信號	三線制電壓脈沖：高電平≥5V低電平<1V 標準電流信號：與流量成比例的（4~20）mA標準電流信號，當地顯示流量，累積流量，同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號通訊方式：Modbus RTU通訊協議（RS485）
供電電源	三線制電壓脈沖：DC12V、DC24V 標準電流輸出，當地顯示：DC24V 電池供電（鋰電池）：3.6V
防護等級	IP65
防爆等級	本安型Ex ia ⅡC T6 Ga

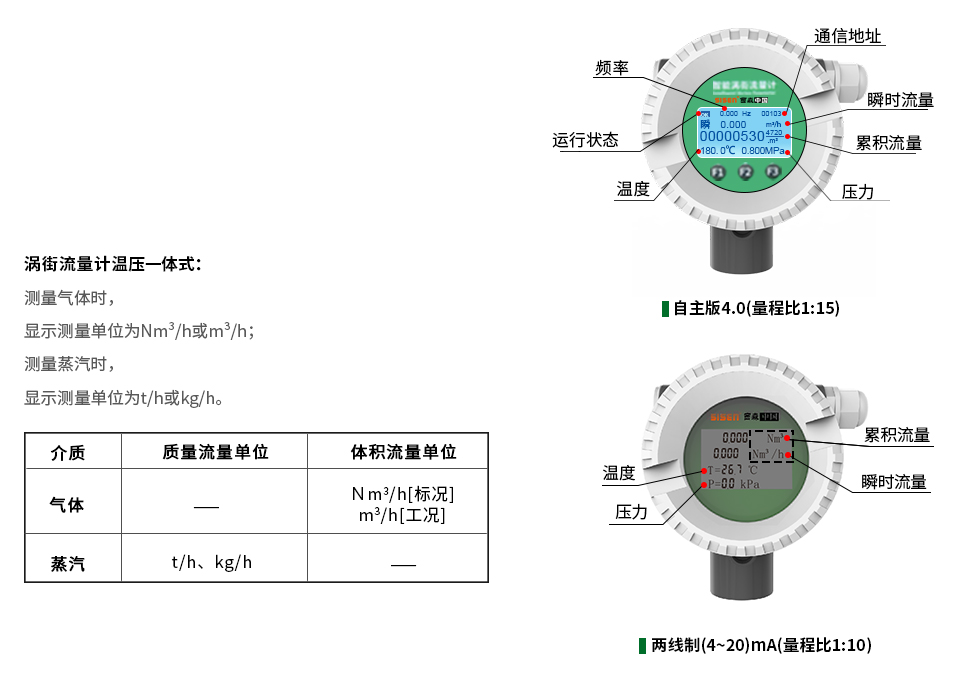

顯示	LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
安裝形式	一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
