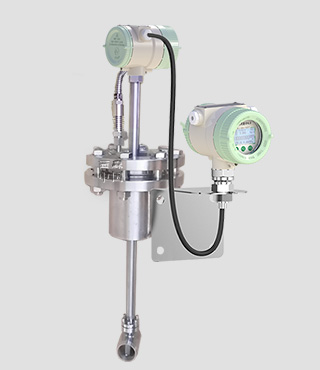

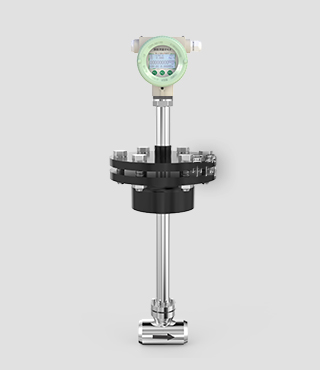

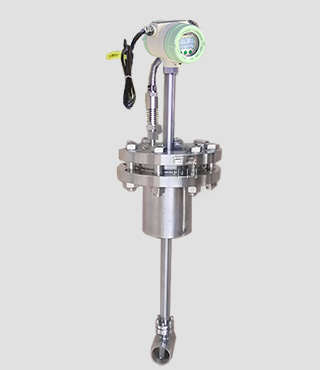

FLVJ系列插入式渦街流量計

FLVJ系列插入式渦街流量計
適用于大口徑管道的蒸汽
適用于氣體和液體的流量計量和控制
非常適合內部能源核算的場合使用
采用插入式結構，無需切開管道與鉆孔焊接法蘭
插入即可，安裝方便，大大節省了人工成本和產品成本
FLVJ系列para1
FLVJ系列插入式渦街流量計
適用于大口徑管道的蒸汽
適用于氣體和液體的流量計量和控制
非常適合內部能源核算的場合使用
采用插入式結構，無需切開管道與鉆孔焊接法蘭
插入即可，安裝方便，大大節省了人工成本和產品成本
para120
在大規格的管道上應使用插入式渦街流量計，減少管路安裝等以節約成本。壓縮空氣流量計量是工業過程中極重要的環節，選型更是一件很慎重的事情，首先必須了解現場工藝流體的性質，充分考慮到精確度、測量環境、重復性、測量范圍、壓力損失和響應時間等因素，才能對選型作出正確判斷。隨著傳感器技術和計算機技術的進步，壓縮空氣流量測量將向高可靠性、廣泛適應性及良好的信號傳輸等方面發展。 para3

在大規格的管道上應使用插入式渦街流量計，減少管路安裝等以節約成本。壓縮空氣流量計量是工業過程中極重要的環節，選型更是一件很慎重的事情，首先必須了解現場工藝流體的性質，充分考慮到精確度、測量環境、重復性、測量范圍、壓力損失和響應時間等因素，才能對選型作出正確判斷。隨著傳感器技術和計算機技術的進步，壓縮空氣流量測量將向高可靠性、廣泛適應性及良好的信號傳輸等方面發展。

圖片關鍵詞

西森插入式渦街流量計大口徑專用渦街流量計

圖片關鍵詞

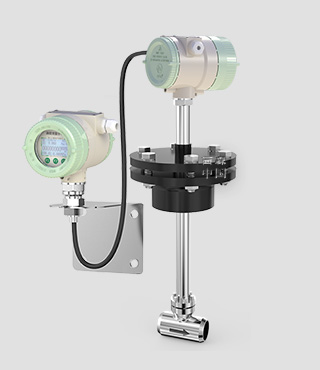

FLVJ-ET 插入式渦街流量計

一、不斷流拆裝式傳感器

①安裝座焊好，先將球閥裝在安裝座上，用螺栓緊固并密封；

②打開球閥，將渦街測頭插入球閥內，再將提升機構與球閥間

用螺栓緊固，注意密封；

③出廠前，測量頭的插入深度已調節整好，勿隨意調整或拆卸

測量頭，否則造成泄露或影響測量精度。

二、斷流后拆裝式傳感器因傳感器的插入深度是依據用戶測量

管徑設計好的，所以安裝時只注意安裝方向，用螺栓緊固好即可。

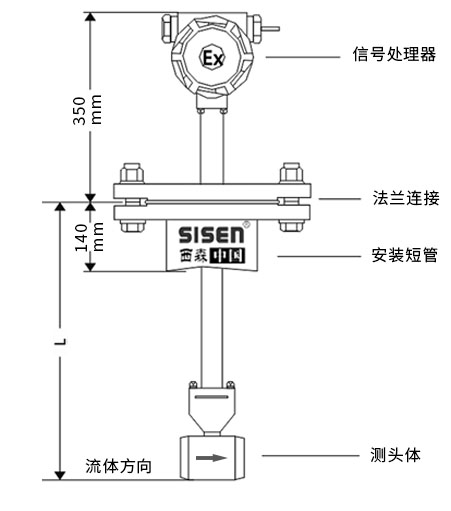

插入式渦街流量計尺寸圖

圖片關鍵詞

測量介質	過熱/飽和蒸汽、液體和氣體
測量范圍	詳情見插入式渦街流量計的流量范圍表
公稱通徑	插入式：DN150~DN2000
連接方式	管道開孔配連接法蘭法蘭標準GB9119-2000；1.6MPa、2.0MPa、2.5MPa、4.0MPa
結構	一體型、分體型、潛水型
測頭體插入桿	304（標準供貨）、316L（其它材料協議供貨）
介質溫度（℃）	（-40~+80）℃、（-40~+250）℃、（-40~+350）℃
環境溫度（℃）	（-30~+65）℃ ；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.0MPa、2.5MPa、4.0MPa；氣體及蒸汽1.6MPa、2.5MPa
準確度等級	2.5級
流速范圍（m/s）	液體：(0.5~5)m/s，氣體：(6~500)m/s，蒸汽：(7～60)m/s
輸出信號	1：無當地顯示頻率信號：高電平≥5V低電平1V，方波，脈沖占空比：1：1 2：標準電流信號；與流量成比例的（4~20）mA標準電流信號 3：當地顯示瞬時流量，累積流量計。同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號或（4~20）mA+HART協議
供電電源	電壓脈沖型：DC12V或DC24V 標準電流輸出，當地顯示：DC24V 電池供電當地顯示鋰電池：3.6V
相對濕度	5%~90％
防護等級	IP65用于室內外安裝，IP68可用潛水安裝
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	LCD顯示瞬時流量、累積流量、渦街頻率
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
