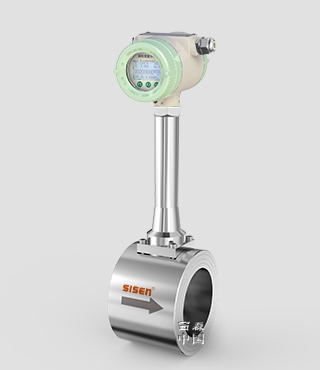

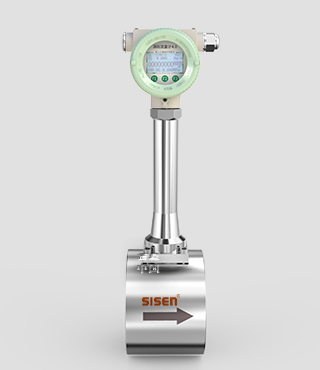

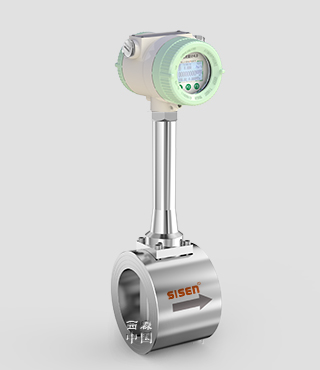

FLVJ系列防爆型渦街流量計

FLVJ系列防爆型渦街流量計
獲得國家頒發的防爆合格證
防爆認證標志：Ex ia ⅡC T6 Ga
為本安防爆型
適用于石油化工等需要防爆的危險場合使用
FLVJ系列para1
FLVJ系列防爆型渦街流量計
獲得國家頒發的防爆合格證
防爆認證標志：Ex ia ⅡC T6 Ga
為本安防爆型
適用于石油化工等需要防爆的危險場合使用
para120
在爆炸危險現場，應采用本安防爆型渦街流量計。由于隔爆型儀表不能用于0類危險場所，同時隔爆型儀表不允許在現場帶點打開外殼進行電路調整，因此強烈建議用戶盡量采用本安型渦街流量計，只有在特殊情況下才考慮選用隔爆型渦街流量計。
西森·中國制造的防爆型流量計，分為本安防爆型與隔爆型，分別測量氣體、液體，滿足客戶不同場合的需求。 para3

在爆炸危險現場，應采用本安防爆型渦街流量計。由于隔爆型儀表不能用于0類危險場所，同時隔爆型儀表不允許在現場帶點打開外殼進行電路調整，因此強烈建議用戶盡量采用本安型渦街流量計，只有在特殊情況下才考慮選用隔爆型渦街流量計。
西森·中國制造的防爆型流量計，分為本安防爆型與隔爆型，分別測量氣體、液體，滿足客戶不同場合的需求。

圖片關鍵詞

防爆型渦街流量計

圖片關鍵詞

1、適用于石油化工等需要防爆的危險場合使用；

2、防爆認證標志：Ex ia ⅡC T6 Ga；

①隔爆型渦街流量計：不允許通電狀態下打開電路殼體，要交替通斷電源進行反復調整，既不方便也容易出現差錯和危險；

②本安型渦街流量計：可以在通電狀態下進行隨意的操作，既便利又安全。

3、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；

4、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

5、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

6、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

7、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；

8、采用先進的數字信號處理技術，下限低，抗振性能優異。

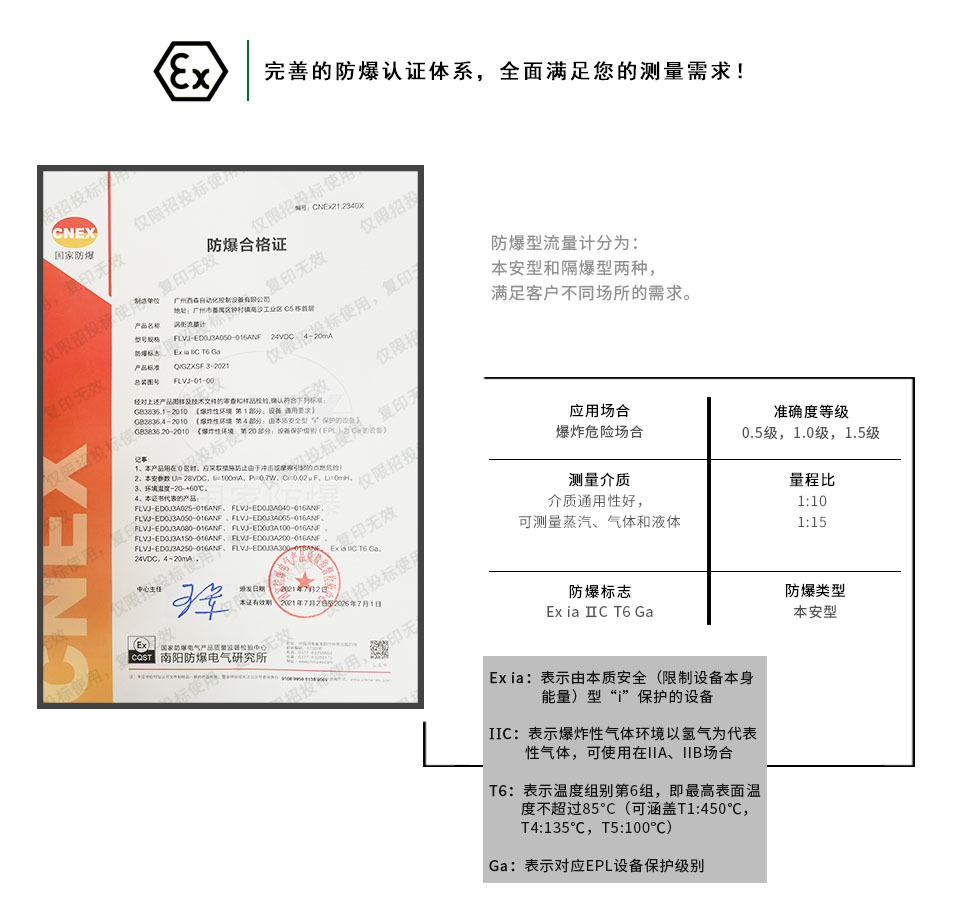

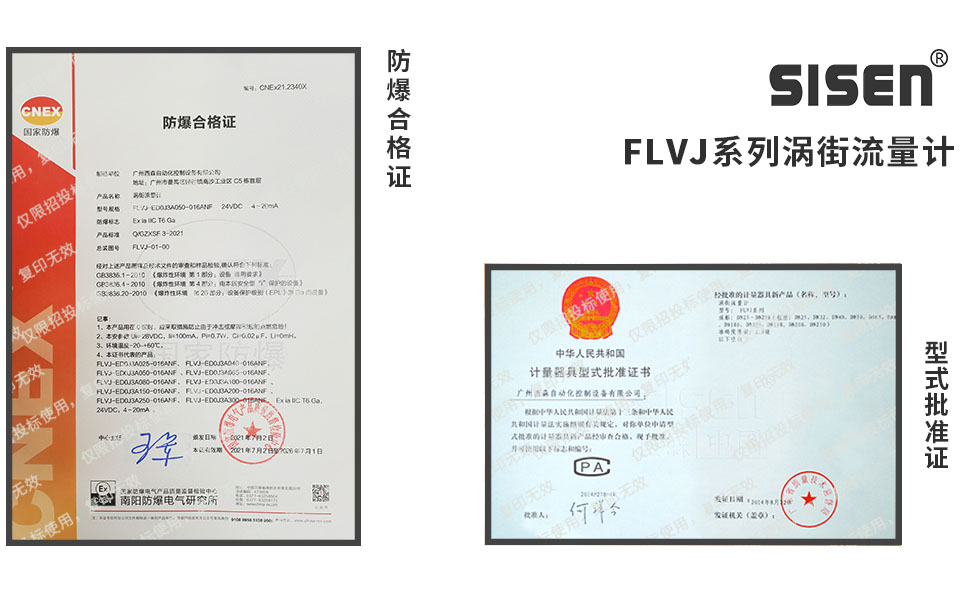

FLVJ防爆型渦街流量計防爆認證

圖片關鍵詞

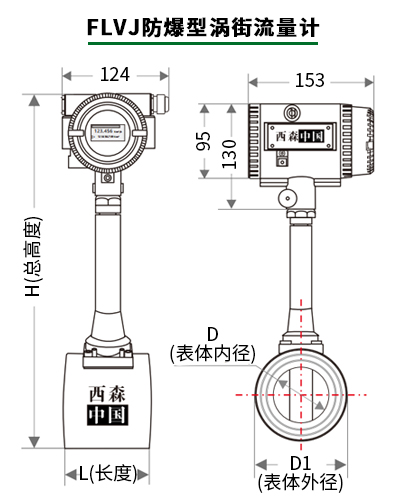

公稱通徑 (DN)	L (長度)	H (總高度)	D (表體內徑)	D1 (表體外徑)
15	65	360	15	45
20	65	380	20	65
25	65	390	25	85
32	70	390	32	85
40	75	390	40	85
50	75	403	50	95
65	75	414	65	105
80	85	428	80	120
100	90	448	100	140
125	100	472	125	165
150	120	502	150	190
200	150	552	200	240
250	160	600	250	290
300	200	650	300	340
350	200	700	350	390
400	220	750	400	440

圖片關鍵詞

測量介質	過熱/飽和蒸汽、液體和氣體
測量范圍	詳情見E系列流量范圍表
公稱通徑	對夾式/法蘭式：DN15~DN400
介質溫度（℃）	(-40~+250)℃、(-40~+350)℃、(-40~+400)℃
環境溫度（℃）	（-20~+70）℃；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
準確度等級	1.0級、1.5級
流速范圍（m/s）	液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
輸出信號	三線制電壓脈沖：高電平≥5V低電平<1V 標準電流信號：與流量成比例的（4~20）mA標準電流信號，當地顯示流量，累積流量，同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號通訊方式：Modbus RTU通訊協議（RS485）
供電電源	三線制電壓脈沖：DC12V、DC24V 標準電流輸出，當地顯示：DC24V 電池供電（鋰電池）：3.6V
防護等級	IP65
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
安裝形式	一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
