       蒸汽是工業生產的重要能源之一，也是城市集中供熱的主要熱源。是企、事業單位成本核算的一項極其重要的經濟指標。

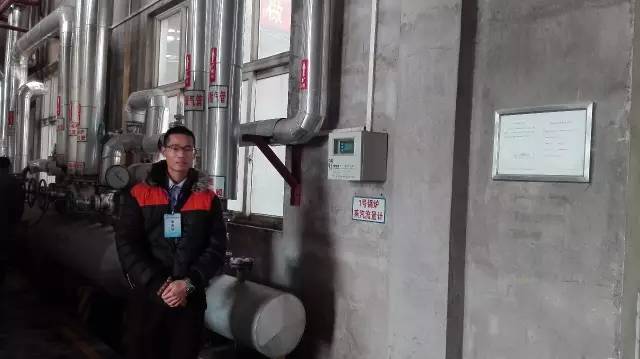

▲工業蒸汽使用現場

       蒸汽流量計量的正確與否，直接關系到蒸汽供、用雙方的經濟利益，容易產生貿易糾紛，西森自動化為用戶提供完美的計量系統解決方案，我們是貿易糾紛的解決方案提供者。

_ 2 _

       蒸汽流量計量與蒸汽的密度有關，而蒸汽的密度隨著蒸汽的溫度、壓力變化而變化。因此，在蒸汽流量計量中必須合理的進行溫度、壓力補償，對密度進行修正，才能提高蒸汽流量計量的正確性，減小計量誤差。

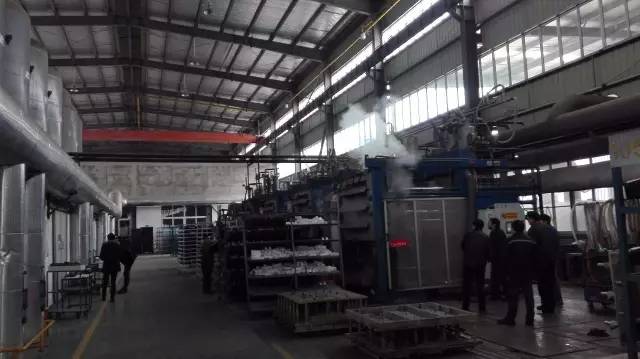

▲蒸汽計量系統應用現場

       蒸汽分為飽和蒸汽和過熱蒸汽，由于蒸汽性質不同，在相同的壓力下蒸汽密度是不同的。因此，在蒸汽流量的計量中所采用的計量方法也不同。應根據被測蒸汽的性質，合理選擇計量?jì)x器、儀表和補償方法。

_ 3 _



【西森·中國】飽和蒸汽質量計量系統

1、什么是飽和蒸汽

       飽和蒸汽是指飽和狀態下的蒸汽，由氣體分子之間的熱運動造成的，當液體在有限的密閉空間中蒸發時，液體分子通過液面進入上面空間，成為蒸汽分子。

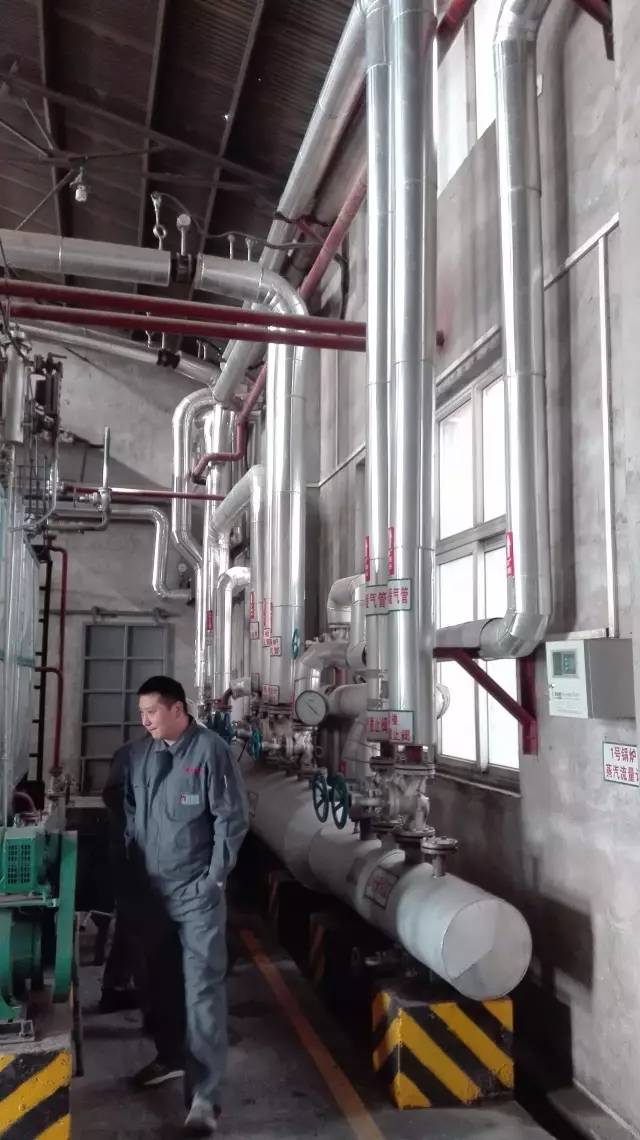

▲蒸汽計量系統應用現場

       由于蒸汽分子處于紊亂的熱運動之中，它們相互碰撞，并和容器壁以及液面發生碰撞，在和液面碰撞時，有的分子則被液體分子所吸引，而重新返回液體中成為液體分子。

       開始蒸發時，進入空間的分子數目多于返回液體中分子的數目，隨著蒸發的繼續進行，空間蒸汽分子的密度不斷增大，因而返回液體中的分子數目也增多。

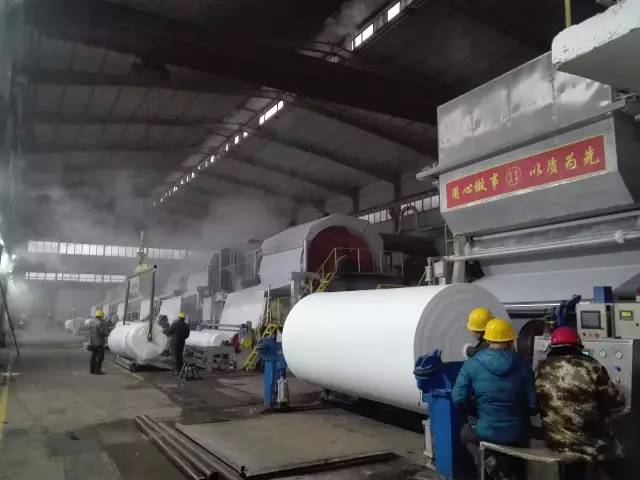

▲蒸汽計量系統應用現場

       當單位時間內進入空間的分子數目與返回液體中的分子數目相等時，則蒸發與凝結處于動平衡狀態，這時雖然蒸發和凝結仍在進行，但空間中蒸汽分子的密度不再增大，此時的狀態稱為飽和狀態。

       在飽和狀態下的液體稱為飽和液體，其對應的蒸汽是飽和蒸汽，但最初只是濕飽和蒸汽，待蒸汽中的水分完全蒸發后才是干飽和蒸汽。


▲西森技術服務工程師產品調試現場

       蒸汽從不飽和到濕飽和再到干飽和的過程溫度是不增加的，干飽和之后繼續加熱則溫度會(huì )上升，成為過熱蒸汽。

       飽和蒸汽溫度和壓力是對應關系，因此只需監測兩者之中任一個數據，然后根據飽和蒸汽密度表查出對應的密度值，乘以蒸汽體積流量，就能計算飽和蒸汽的質量流量。

_ 4 _

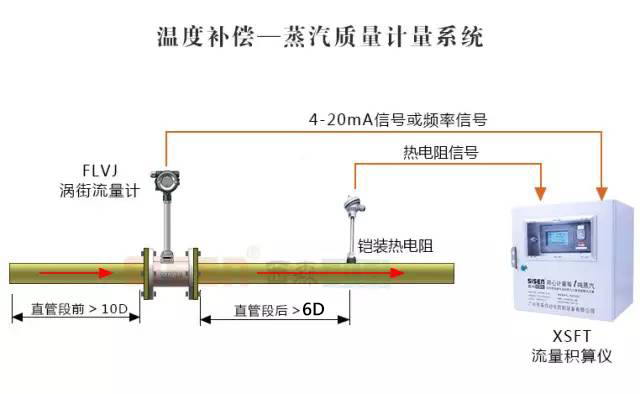

▲蒸汽計量系統（溫度補償）安裝示意圖


溫度補償蒸汽質量計量系統組成：

1、FLVJ系列蒸汽流量計；

2、XS-WZP系列熱電阻；

3、XSFT系列流量積算儀

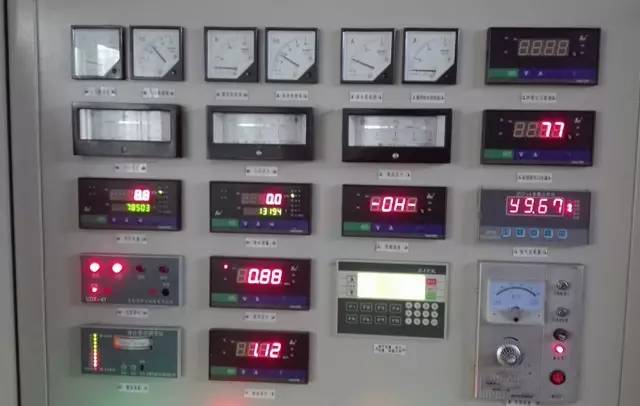

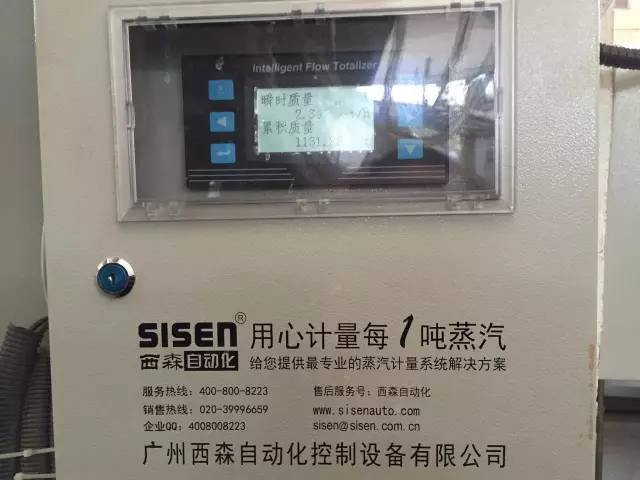

▲利用智能流量積算儀進行集中讀數

       備注：溫度補償蒸汽質量計量系統一般用于客戶要求節省成本而且計量準確度要求不太高的場合，比如企業內部能源核算等。
