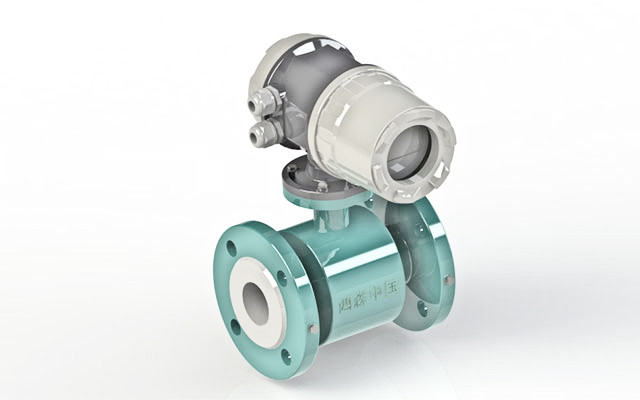

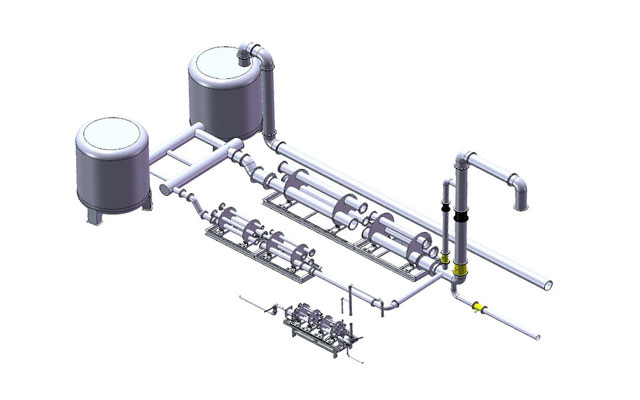

管路設計

管路設計時考慮以下各項：

(1) 位置

        電磁流量計應安裝在干燥通風處，通常應避免安裝在易積水地方。


        電磁流量計應避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。環境溫度在－20℃～ +60℃之間。

        電磁流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱、通風的措施。

        電磁流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。

        電磁流量計安裝場所盡可能避免強烈震動，如管道振動大，在電磁流量計兩邊應有固定管道的支架。

        具有IP68(水下3米)防護等級的電磁流量計的傳感器部分可以放置在水中；防護等級為IP65的電磁流量計不可浸入水中及露天安裝。

(2) 避免磁場干擾

        電磁流量計不要安裝在容易引起電磁干擾的電動機、變壓器或其它動力電源附近。電磁流量計不要安裝在變頻器附近或從變頻器配電柜獲取電源，以避免引入干擾。

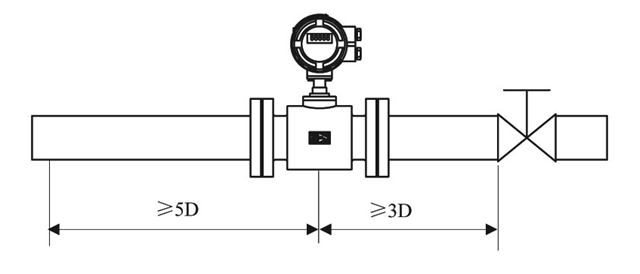

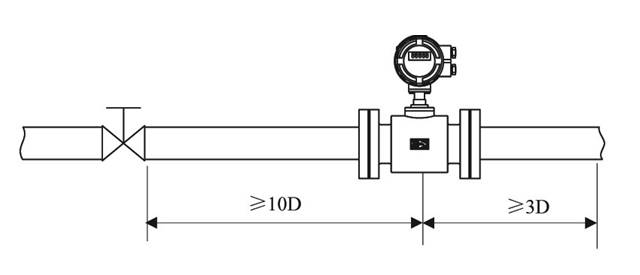

(3) 直管段長度

        為確保流量計的測量精度，建議應保證傳感器上游直管段長度至少應為5倍管徑(5D)，下游直管段長度至少應為3倍管徑(3D)。

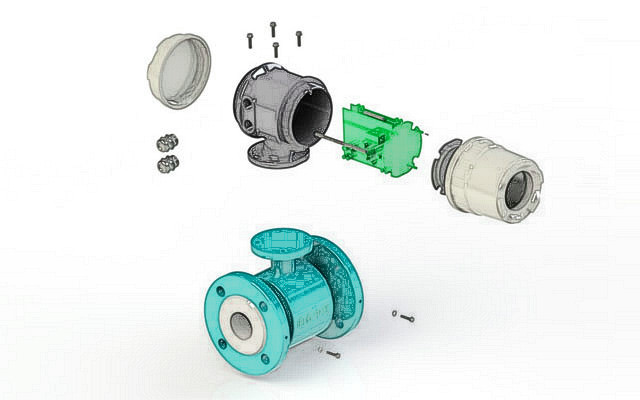

(4) 維修空間

        為安裝、維護、保養方便，在電磁流量計周?chē)栌谐湓５陌惭b空間。

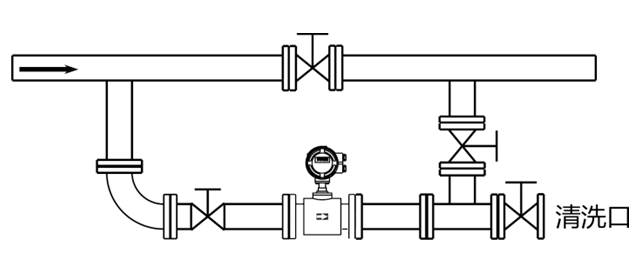

(5) 對工藝上不允許流量中斷的管道

        在安裝電磁流量計時應加設旁路通管和清洗口，，這種裝置可在流量計退出使用的情況下，保證設備系統連續工作。

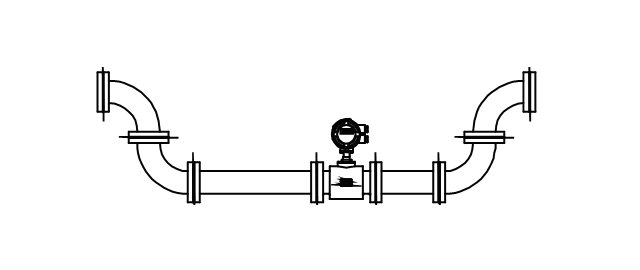

(6) 電磁流量計的支撐

        不要孤立的安裝電磁流量計在自由震動的管道上，應該使用一個安裝底座來固定測量管。當電磁流量計需在地下安裝時，進、出兩端管道均應設置支撐物，并在流量計上方安裝金屬防護板。

安裝要求

(1) 流 向

        本流量計可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。一般地，用戶在安裝儀表時，應使該流向

        箭頭同現場工藝流向保持一致。

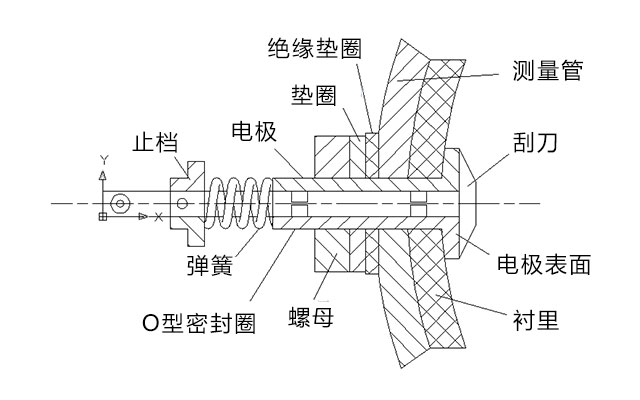

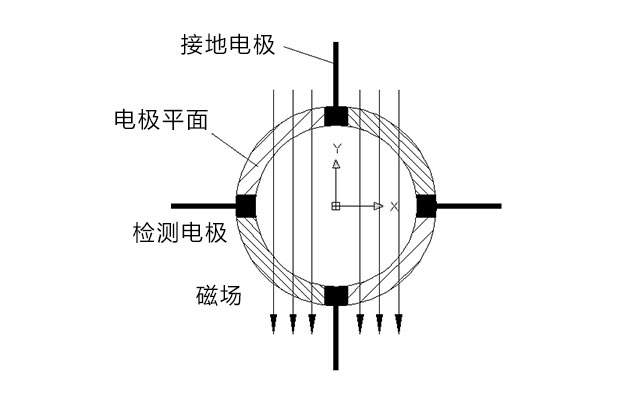

(2) 電磁流量計安裝方向與傳感器電極的安裝方位

        傳感器可以水平、垂直安裝。傳感器在水平安裝時應使電極處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會(huì )

        吸附在電極附近，造成轉換器信號端開路，沉淀物質也不會(huì )覆蓋電極，造成零漂等現象。

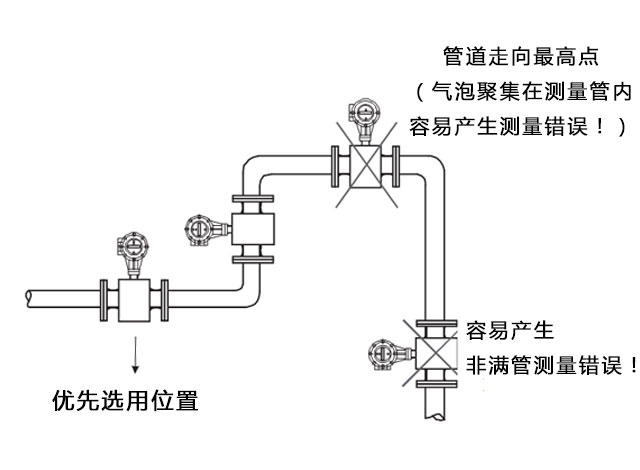

(3) 液體應始終充滿管道

        管路結構應保證電磁流量計測量管中始終充滿液體。

        對于含有固體顆粒的液體或漿液建議垂直安裝電磁流量計，一可以防止被測介質相分離，二可使傳感器襯里磨損比較均勻，三雜質不會(huì )在測量管底部產生沉淀。

        須保證流向自下而上，可以確保傳感器測量管內始終充滿介質。

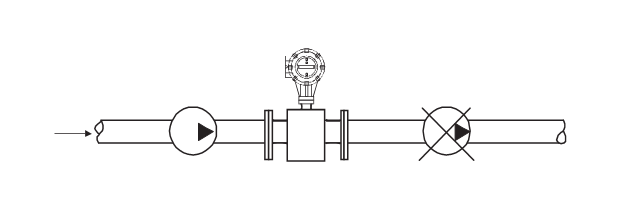

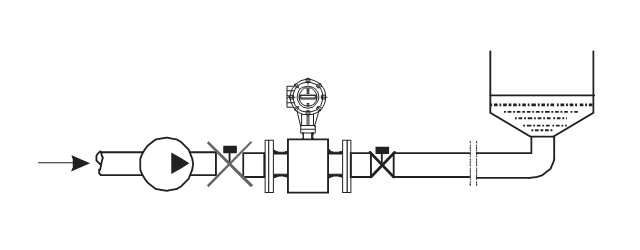

(4) 不能在泵的抽吸側安裝電磁流量計。

(5) 對于長管線，一般在電磁流量計下游安裝控制閥。

(6) 開口排放的管道，應將電磁流量計安裝在底段(管道的較低處)。

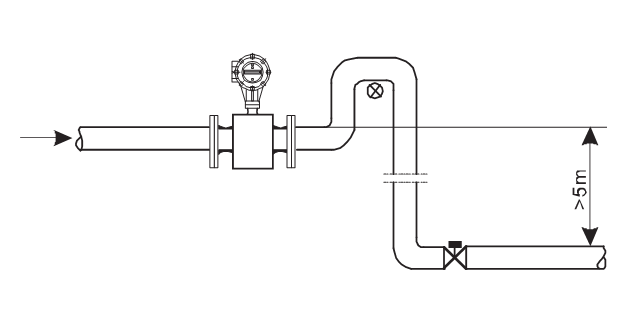

(7) 對管道落差超過5米的地方，應在電磁流量計下游安裝空氣閥。

(8) 避免由附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。

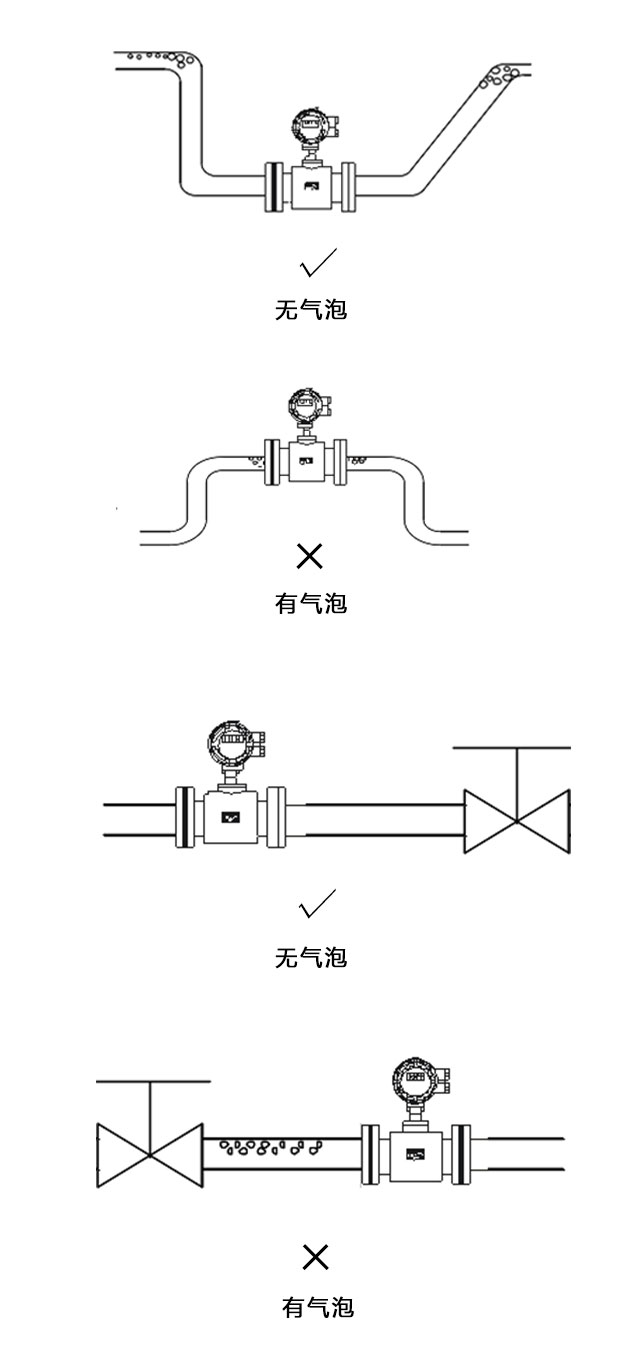

(9) 管道中應無氣泡

        管路設計應確保液體中不會(huì )分離出氣體。

        流量計應安裝在閥的上游，因為由于閥的作用，管道中壓力會(huì )降低，從而產生氣泡。

        同時也應在低區段安裝儀表，以減少流體中夾帶氣泡對測量的影響。

(10) 液體導電率

        不要把電磁流量計安裝在液體電導率極不均勻的地方。在儀表上游有化學物質注入容易導致液體電導率不均勻，從而對儀表流量指示產生嚴重干擾。

        在這種情況下建議在儀表下游注入化學物質；如果必須從儀表上游注入化學物質，則必須保證上游直管段最少有30倍管徑，保證液體充分混合。

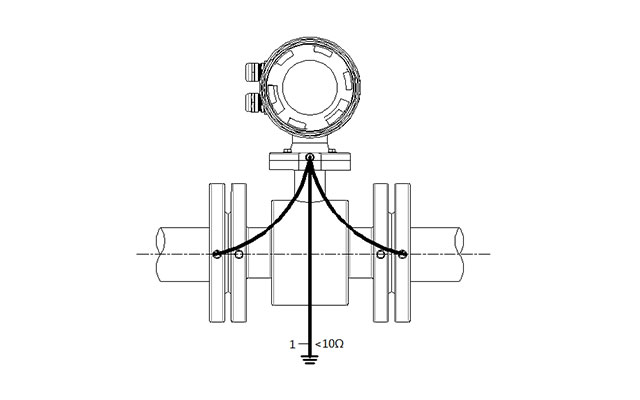

(11) 接地

        因為電磁流量計的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以電磁流量計在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界干擾的內部空間，從而提高測量準確度。

機械安裝

流量計管道的安裝

        (1)  流量計安裝之前，應先校正管路，保證儀表的通徑與用戶管道具有較好的同軸度。對 50mm 以下公稱通徑的傳感器，其軸線偏高不超過1.5mm，65～300mm 公稱通徑不得超過2mm，350mm 及以上公稱通徑則不得超過4mm。

        (2)  新安裝的管道一般有異物(如焊渣)。流量計安裝之前應將雜物沖掉，這樣不僅可以防止襯里受損壞而且可以防止在測量期間由于異物通過測量管而引起的測量誤差。

注意事項

操作須知：

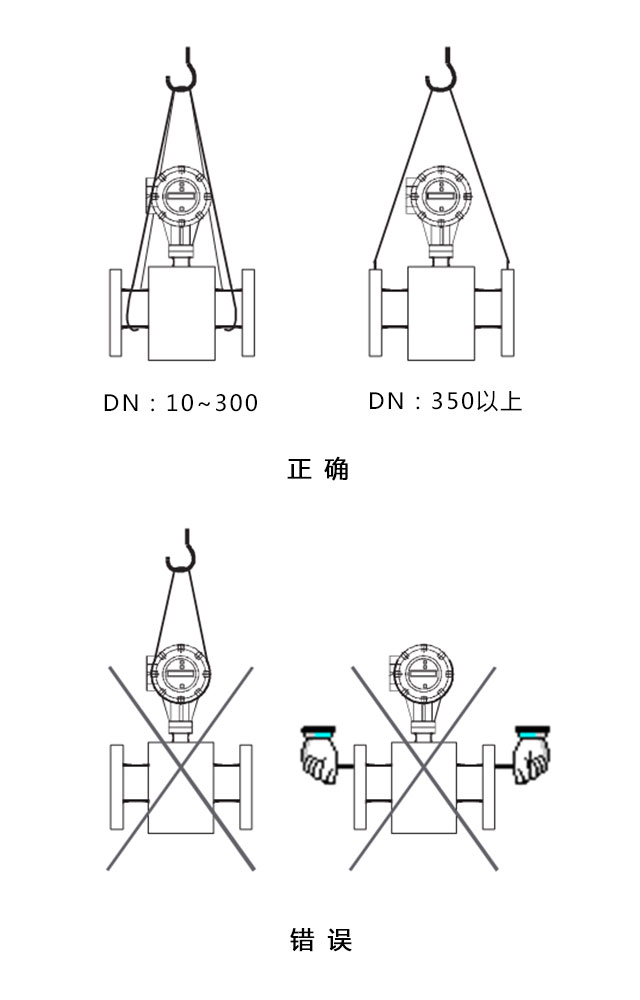

        (1)拆箱時要小心，不要弄壞儀表。運到安裝地點前最好不要拆箱，以免損壞儀表。儀表吊起時使用安裝環，切勿用棒或繩子穿過傳

        感器測量管將儀表吊起。正確的吊起方式參見下圖。

(2) 防止儀表受振動

        防止重摔、重壓儀表，特別是法蘭的表面不能受力(可能損壞襯里使儀表不能正常工作)。

(3) 法蘭面保護

        儀表開箱后應注意法蘭的保護，不可隨意將法蘭放在沒有襯墊的地面上    或其它不平整的板上。

(4) 接線盒

        在進行電氣接線之前請勿打開接線盒蓋。接線完成后，請盡快將我公司配置的專用接線盒密封膠倒入接線盒內，并蓋上接線盒蓋，擰緊螺釘，保證其密封性。

        若電磁流量計選型時防護等級為IP68，儀表出廠已做好防水密封。

(5) 長時間不使用

        儀表安裝好以后，應避免長期不使用。如果有一段較長的時間不使用，必須對儀表采取以下措施：

        A、檢查端蓋、接線口的密封性，保證濕氣和水不會(huì )進入儀表內。

        B、定期檢查。檢查上述提到的各項措施和接線盒內的情況，至少每年檢查一次。在有可能出現水浸入儀表的情況時(例如在大雨之后等情況)，應立即檢查儀表。

流量計的安裝

(1) 安裝方向

        被測流體的流向與流量計流量方向標記應保持一致。

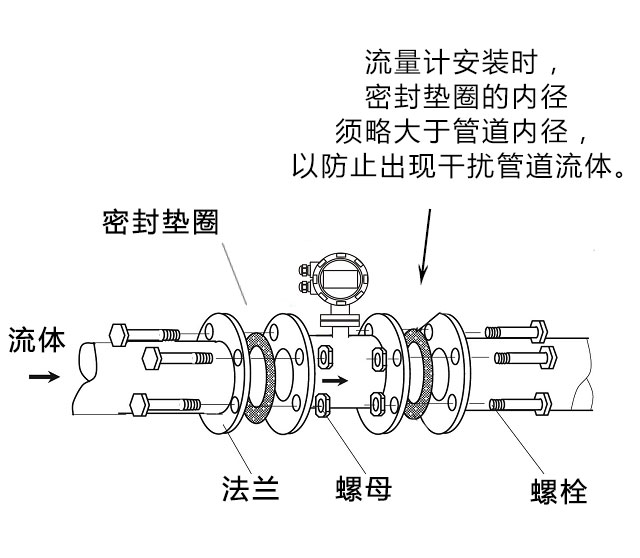

(2) 法蘭之間加裝的法蘭墊圈應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。

(3) 在傳感器鄰近管道進行焊接或火焰切割時，應采取隔離措施，防止襯里受熱變形。

(4) 如安裝在陰井內或浸在水里工作，系統安裝調試后，須用密封膠灌封傳感器接線盒。

（若電磁流量計選型時防護等級為IP68，儀表出廠已做好防水密封。）

(5)現場安裝時采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；

        同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓松動。

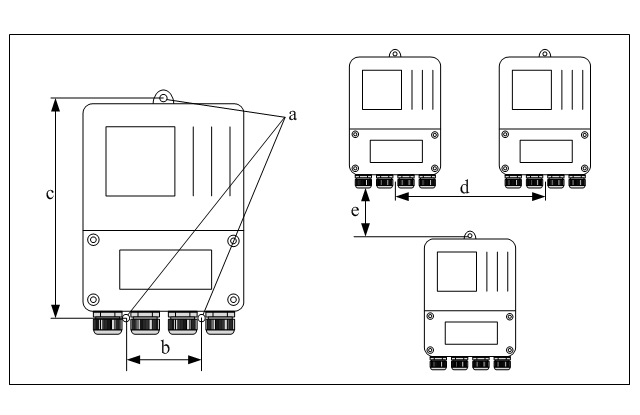

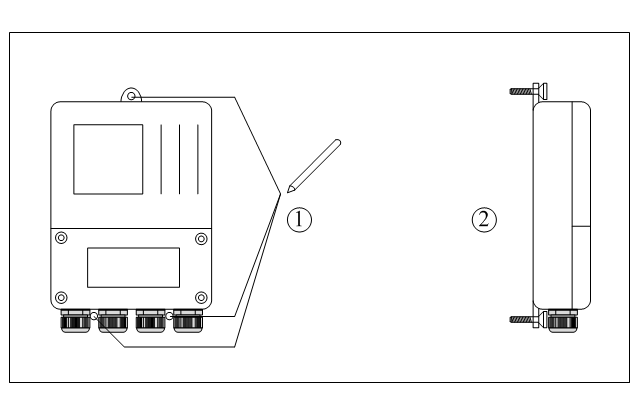

分體式轉換器的墻掛式安裝

提示！
        安裝材料和工具不屬于供貨范圍。請使用符合職業衛生和安全規范的安裝材料和工具。

        在墻上做好標記，用沖擊鉆和膨脹螺絲將轉換器固定在墻上。

提示！
        多臺轉換器的密集安裝
