西森電磁流量計傳感器和轉換器組裝方式介紹

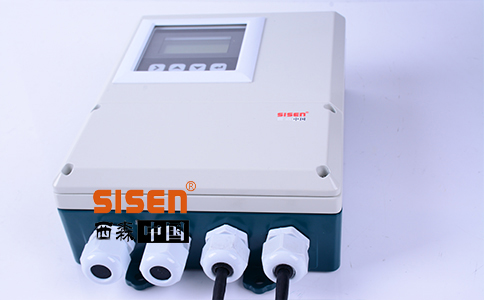

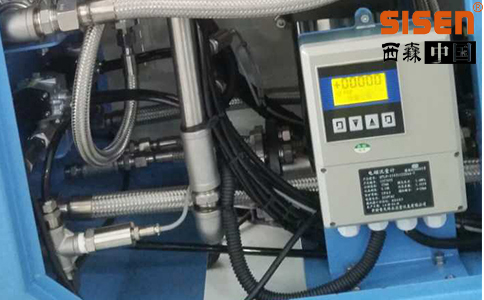

(1)分離型
分離型是EMF最普遍應用的形式,傳感器接入管道,轉換器裝在儀表室或人們易于接近的傳感器附近,相距數十到數百米。為防止外界噪聲侵人,信號電纜通常采用雙層屏蔽。測量電導率較低液體而相距超過30m時,為防止電纜分布電容造成信號衰減,內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。分離型轉換器可遠離現場惡劣環境,電子部件檢查、調整和參數設定就比較方便。

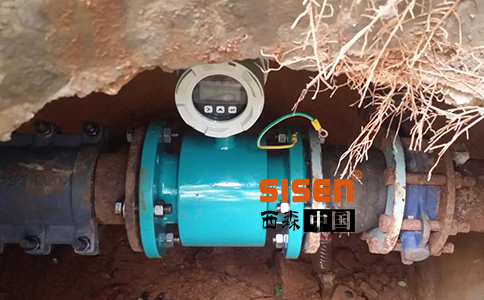

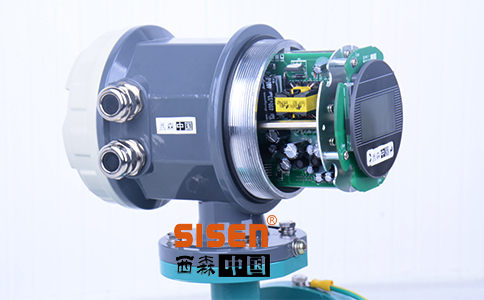

(2)一體型
傳感器和轉換器組裝在一起直接輸出直流電流(或頻率)標準信號,實際上成為電磁流量變送器。一體型縮短了二者之間信號線和激磁線的連接長度,并使之勿外接,隱蔽在儀表內部,從而減少信號衰減和空間電磁波噪聲侵人。同樣測量電路與分離型相比可測較低電導率的液體。取消了信號線和激磁線的布線,簡化電氣連接,儀表價格和安裝費用均相對便宜,較多采用于小管徑儀表。隨著二線制儀表的商品化發展,一體型儀表將會(huì )有較快發展。但如果由于管道布置限制,安裝在不易接近的場所,則維護不便。此外,轉換器電子部件裝于管道上,將受到流體溫度和管部振動的較大限制。
