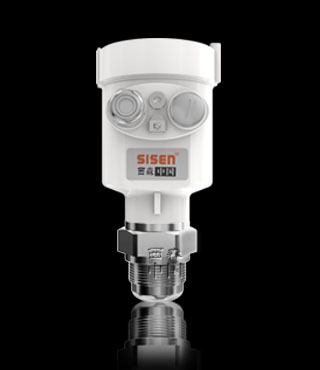

適用工況：

1、測量(0~30)米內的液體、腐蝕性液體，如：鹽酸、硫酸、硝酸等化工原料；非腐蝕性液體，如：水、污水。

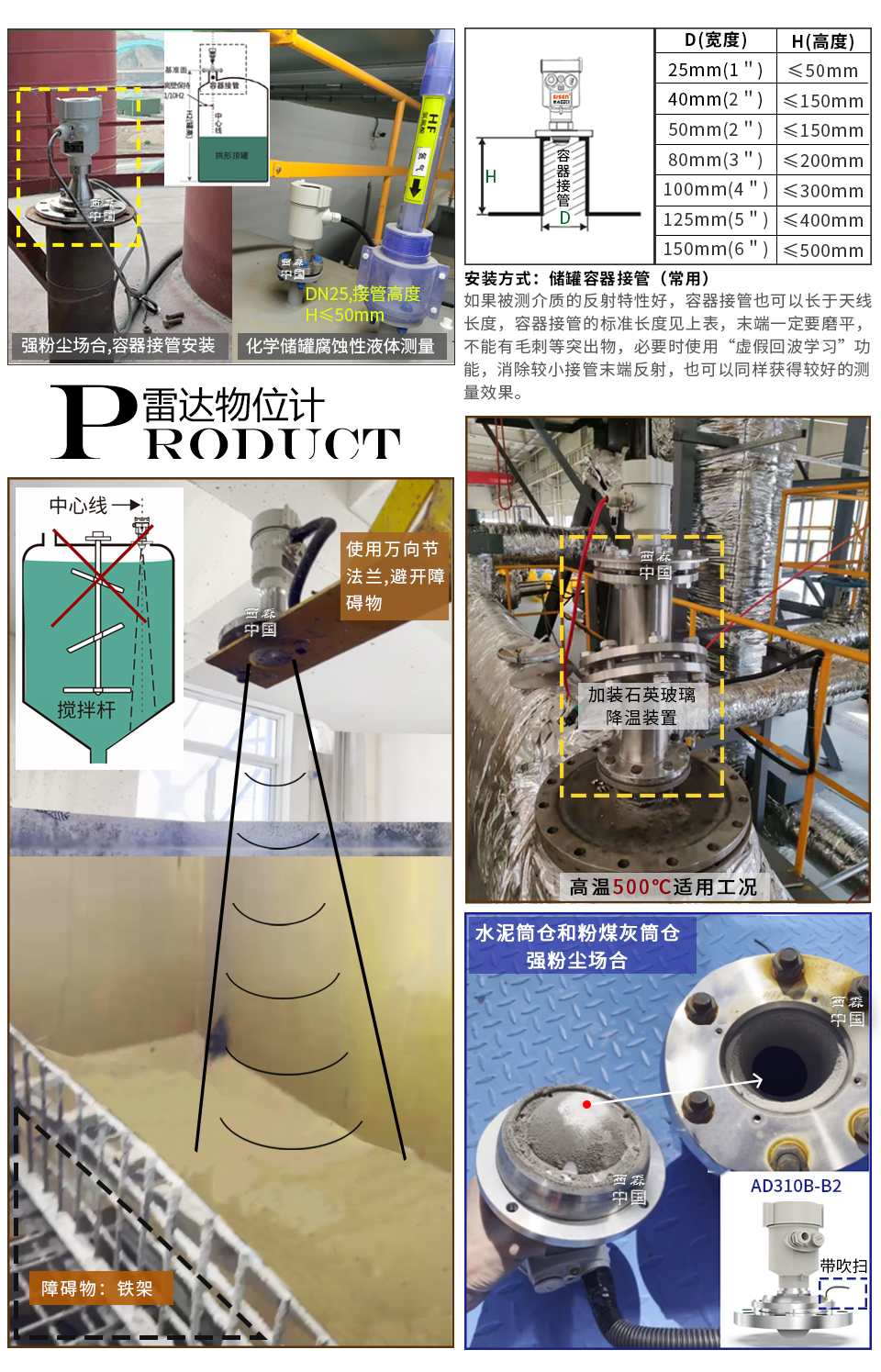

2、應用場合：小儲罐，水槽，水渠，藥槽，污水池，儲水罐，化工原料儲罐，油罐(油或硅油)等液位監測。

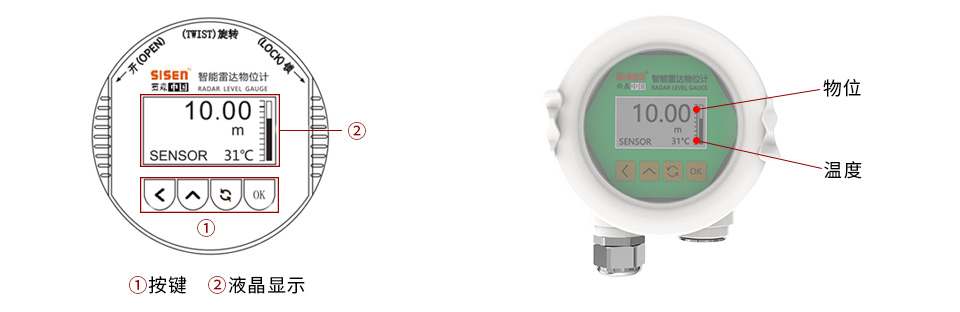

面板顯示：

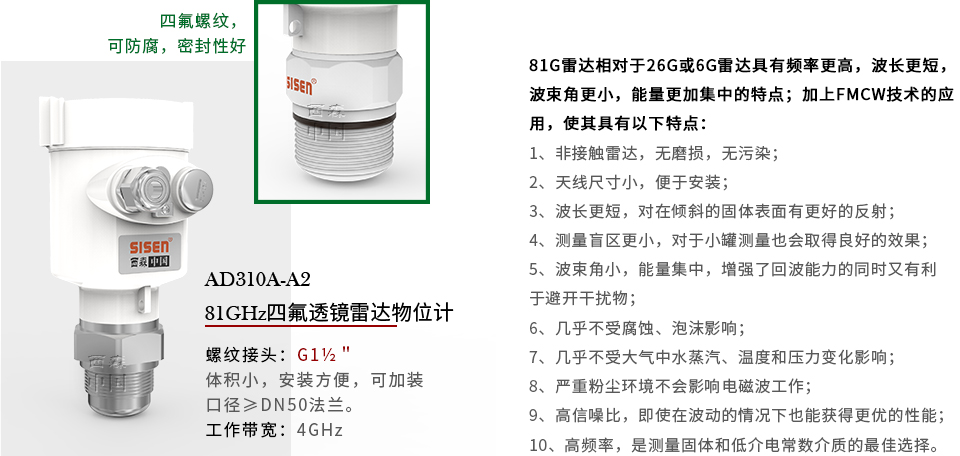

測量原理：雷達物位天線發射的FMCW（調頻連續波信號），經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

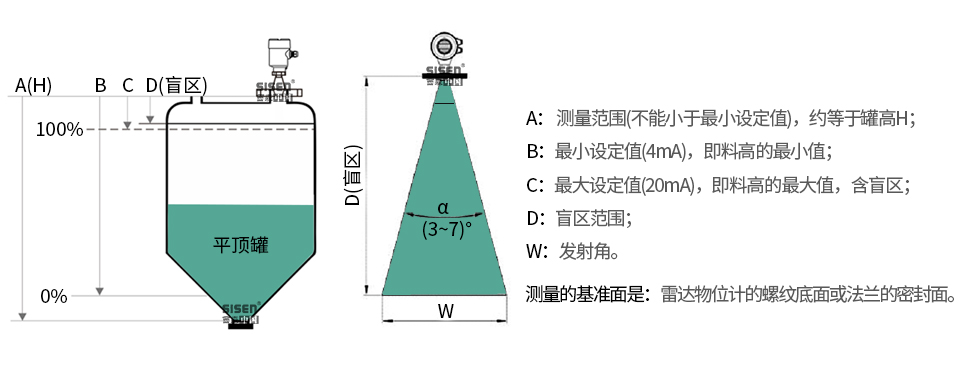

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）概述。

應用場合：廣泛應用于高粉塵、帶攪拌、強泡沫、強腐蝕等場合。

外殼

外殼和外殼蓋

之間的密封

硅橡膠

積分時間

（0~50）s，可調

外殼視窗

聚碳酸酯

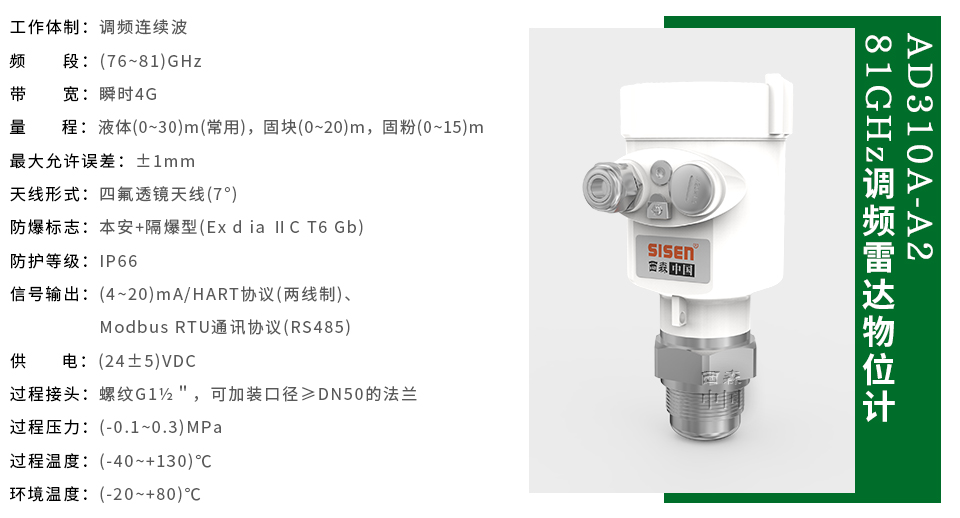

特征參數

盲區

天線末端

接地端子

不銹鋼

最大測量范圍

盲區0.2m；20m（液體）

供電電壓

（兩線制）

標準型

(16~26) VDC

盲區0.3m；20m（固體）

本安型

(21.6~26.4) VDC

盲區1.6m；100m（固體）

功耗

max 22.5mA/1W

頻率

81GHz

允許紋波

通訊接口

HART協議/Modbus RTU通訊協議（RS485）（支持有線遠程調試）

電纜參數

電纜入口/插頭

1個M20×l.5電纜入口

測量間隔

大約1秒（取決于參數設置）

（電纜直徑(5～9)mm）

調整時間

大約1秒（取決于參數設置）

一個盲堵M20×L.5

顯示分辨率

1mm

接線端子

導線橫截面2.5m㎡

工作存儲及運輸溫度

(-40~100)℃

輸出參數

輸出信號

（4~20）mA

過程溫度

（天線部分的溫度）

(-40~250)℃

通訊協議

HART協議

相對濕度

<95%

分辨率

1.6µA

壓強

Max.4MPa

故障信號

電流輸出不變

耐振

機械震動10m/s²，（10~150）Hz

20.5mA

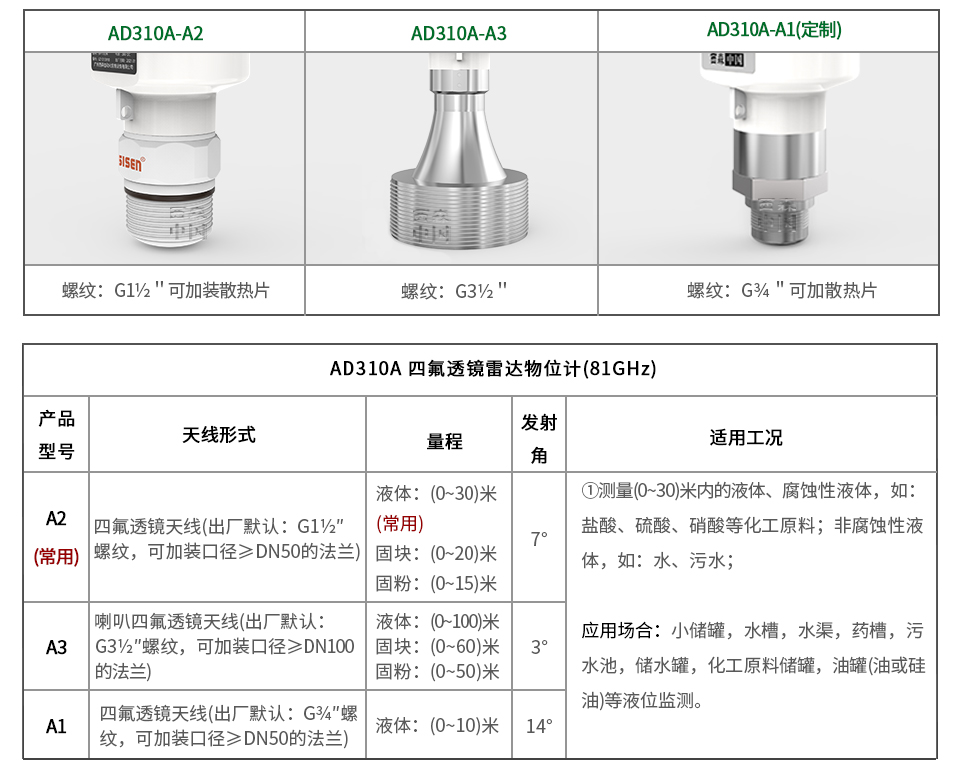

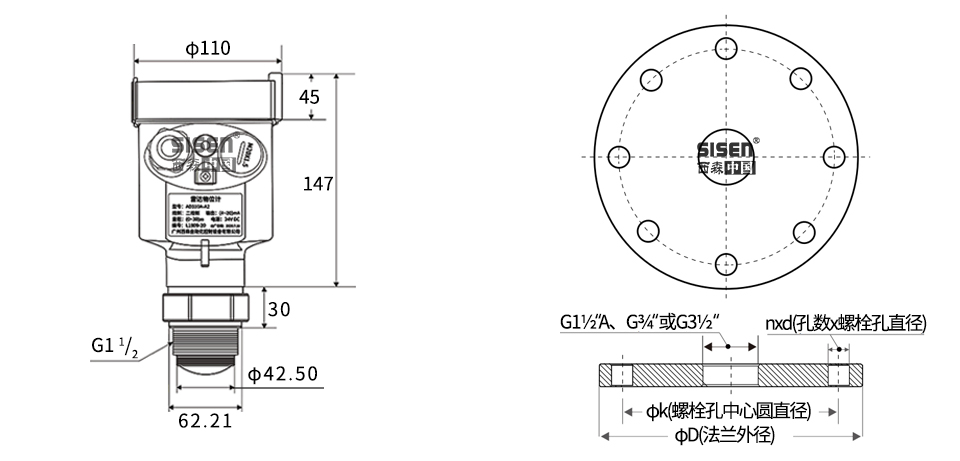

天線

發射角度

發射角

取決于天線尺寸

22mA

螺紋G¾＂

14°

3.9mA

螺紋G1½＂天線

7°

兩線制負載電阻

見下圖

透鏡天線

3°

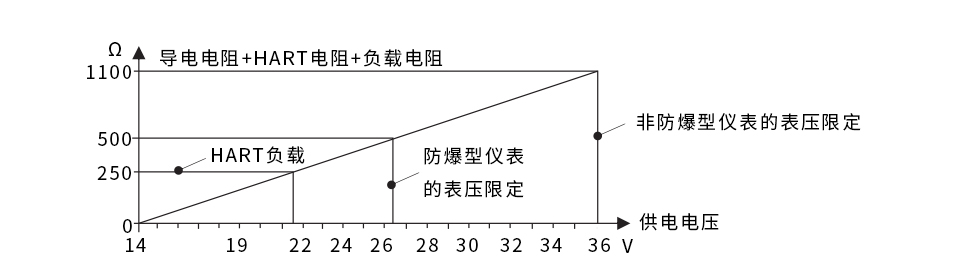

兩線制負載電阻圖：
