FLVJ-K系列壓縮空氣流量計

結構簡單無可動部件長期運行可靠
壓力損失小運行費用低更具節能意義
傳感器不接觸介質 性能穩定壽命長
脈沖信號輸出無零漂測量精度高
測量范圍廣可達20：1
先進的數字信號處理技術 下限低抗振性能優異
FLVJ-K系列para1
結構簡單無可動部件長期運行可靠
壓力損失小運行費用低更具節能意義
傳感器不接觸介質 性能穩定壽命長
脈沖信號輸出無零漂測量精度高
測量范圍廣可達20：1
先進的數字信號處理技術 下限低抗振性能優異
para120
為什么使用抗振型壓縮空氣流量計？由于管道振動產生頻率，從而采集此頻率信號轉化成流量信號，最終導致虛假流量產生。即使出氣口做了減振處理（比如金屬膨脹節、儲氣罐等措施）也依然無法很好消除管道振動。壓縮空氣流量計量是工業過程中極重要的環節，選型更是一件很慎重的事情，首先必須了解現場工藝流體的性質，充分考慮到精確度、測量環境、重復性、測量范圍、壓力損失和響應時間等因素，才能對選型作出正確判斷。隨著傳感器技術和計算機技術的進步，壓縮空氣流量測量將向高可靠性、廣泛適應性及良好的信號傳輸等方面發展。para3

為什么使用抗振型壓縮空氣流量計？由于管道振動產生頻率，從而采集此頻率信號轉化成流量信號，最終導致虛假流量產生。即使出氣口做了減振處理（比如金屬膨脹節、儲氣罐等措施）也依然無法很好消除管道振動。壓縮空氣流量計量是工業過程中極重要的環節，選型更是一件很慎重的事情，首先必須了解現場工藝流體的性質，充分考慮到精確度、測量環境、重復性、測量范圍、壓力損失和響應時間等因素，才能對選型作出正確判斷。隨著傳感器技術和計算機技術的進步，壓縮空氣流量測量將向高可靠性、廣泛適應性及良好的信號傳輸等方面發展。

圖片關鍵詞

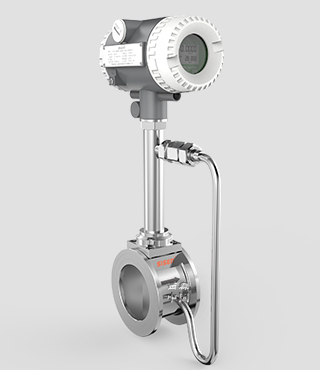

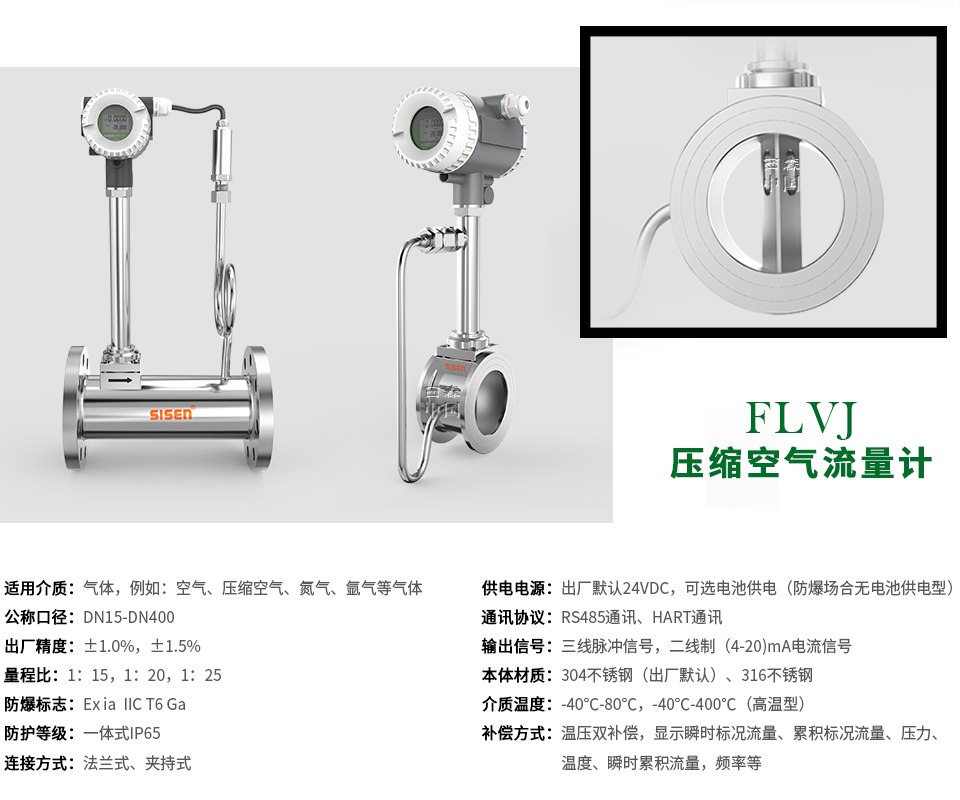

FLVJ壓縮空氣渦街流量計

優異的振動干擾抑制性能帶給您無與倫比的產品體驗

1、采用先進的RAGC實時自動增益控制技術，SSP自適應頻譜濾波技術，有漩渦就工作；

2、無需撥碼開關，即可應用于各種口徑的氣體、液體測量，頻率范圍 0.5Hz ~ 4KHz；
3、超高的穩定性，比傳統技術穩定10倍以上，量程比真正做到15:1；
4、內置完善的抗干擾多級保護電路，有效消除現場振動及工頻等干擾；
5、具有完善的數據備份與恢復功能，現場免維護；
6、4-20mA輸出、脈沖輸出可根據現場需要隨意切換，應用考慮更周全。

為什么使用抗振動專用電路板？

由于管道振動產生頻率，從而采集了此頻率信號轉化成流量信號，最終導致虛假流量產生。

圖片關鍵詞

壓縮空氣流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關。

安裝條件上，前后直管段是否滿足要求，管道和流量計之間水平或豎直，管道周?chē)欠癖阌诋a(chǎn)品維護；還要考慮到現場的溫度，是否有電磁干擾，是否存在振動。經 濟上，如工廠在線監測選擇流量計，要考慮減少壓損，節約能耗；在大規格的管道上應使用插入式壓縮空氣流量計，減少管路安裝等，以節約成本。另外，應盡可能保證壓縮空氣的潔凈，以免影響測量精度，因此在氣體質量不好或者測量小流量時應加裝油分離器和水分離器等凈化設備。

圖片關鍵詞

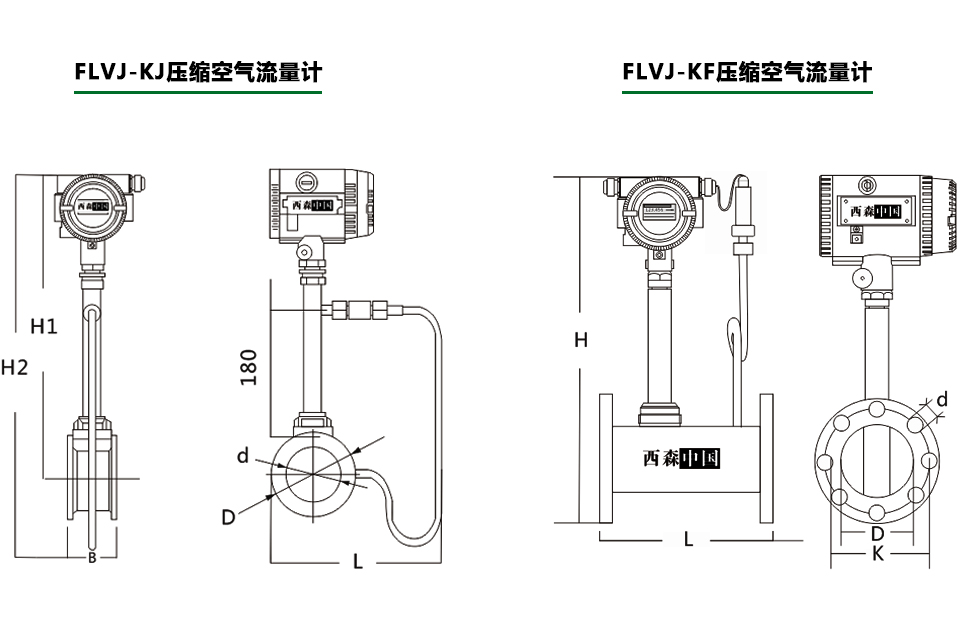

公稱 口徑	表體內徑	表體外徑（D）	表體長度1（B）	表體長度2（L）	高度（H1）	高度（H2）	公稱 口徑	表體內徑（D）	表體長度（L）	螺紋中心距（K）	螺紋孔徑	高度（H）
15	15	54	64	180	350	425	15	15	262	65	14	485
20	20	54	64	185	352	425	20	20	262	75	14	485
25	25	66	64	190	352	425	25	25	262	85	14	485
32	32	66	64	192	352	425	32	32	262	100	18	485
40	40	77	81	195	350	443	40	40	272	110	18	495
50	50	98	74	222	355	435	50	50	281	125	18	508
65	65	115	74	218	363	450	65	65	276	145	18	525
80	80	124	80	230	370	450	80	80	276	160	18	540
100	100	148	80	250	380	476	100	100	278	180	18	560
125	125	165	88	263	393	474	125	125	278	210	18	587
150	150	185	90	290	405	496	150	150	282	240	23	620
200	200	240	98	337	430	550	200	200	288	295	23	670
250	250	298	114	387	455	600	250	250	292	355	26	730
250	250	298	114	387	455	600	300	300	300	410	26	780

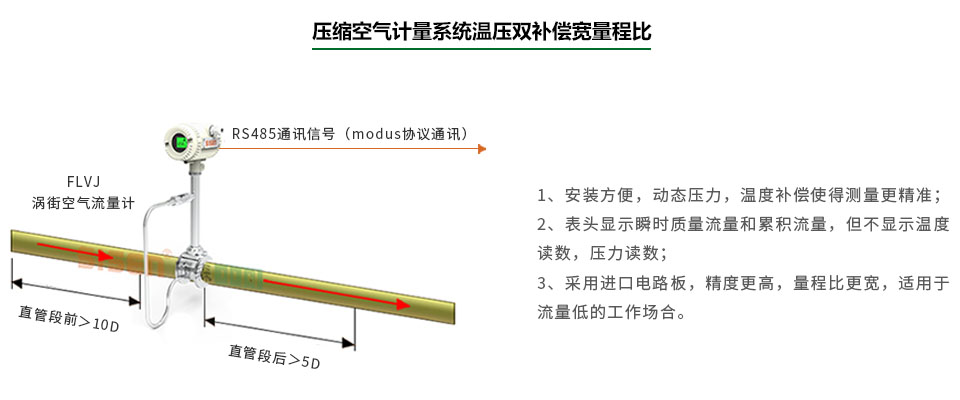

能源計量系統

壓縮空氣流量計能源計量系統

圖片關鍵詞

測量介質	壓縮氣體
測量范圍	詳情見FLVJ-K渦街流量計的流量范圍表
口徑	DN15~DN600
連接方式	對夾式、法蘭式
介質溫度（℃）	（-40~80）℃、（-40~400）℃
環境溫度（℃）	（-30~+65）℃ 大氣壓力：86kPa～106kPa
準確度	1.0％、1.5％
流速范圍（m/s）	1.5~60
輸出信號	1：無當地顯示頻率信號：高電平≥5V低電平1V，方波，脈沖占空比：1：1，射隨器輸出（可選集電極開路輸出） 2：標準電流信號；與流量成比例的（4-20）mA標準電流信號 3：當地顯示瞬時流量，累積流量計。同時輸出流量成比例的（4-20）mA標準電流信號和脈沖頻率信號或（4-20）mA+HART 4：通訊方式：RS485通訊
供電電源	電壓脈沖型：DC12V、DC24V 標準電流輸出，當地顯示：DC24V 電池供電當地顯示鋰電池：3.6V
環境溫度	環境溫度（-40~+55）℃、相對濕度5~90（％）、大氣壓力：86kPa~106kPa
防護等級	IP65用于室內外安裝，IP68可用潛水安裝
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	瞬時標況流量，累積標況流量，壓力，溫度，瞬時工況流量，瞬時累積流量，頻率
電纜接口	M20×1.5（內螺紋，推薦使用）；1/2NPT（內螺紋）

圖片關鍵詞

口徑	工況流量(m³/h)	流速范圍(m/s)	量程比	口徑	工況流量(m³/h)	流速范圍(m/s)	量程比
15	3~41.3	4.7~65	1：14	100	70.7~1837.7	2.5~65	1：26
20	5~73.5	4.4~65	1：15	125	136.9~2871.4	3.1~65	1：21
25	7~114.9	4.0~65	1：16	150	197.2~4134.8	3.1~65	1：21
32	12~188.2	4.0~65	1：16	200	350.6~7350.9	3.1~65	1：21
40	18.1~294.0	4.0~65	1：16	250	547.8~11485.7	3.1~65	1：21
50	18~459.4	2.5~65	1：26	300	788.8~16539.4	3.1~65	1：21
65	29.9~776.4	2.5~65	1：26	350	1073.6~22512	3.1~65	1：21
80	45.2~1176.1	2.5~65	1：26	400	1402.3~29448	3.1~65	1：21
