流量計工作界面

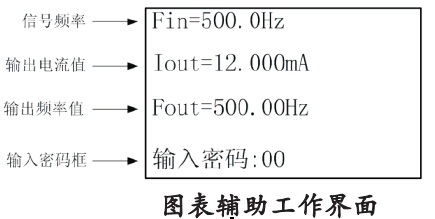

流量計工作界面包括兩個界面，一個是主界面，一個是輔助界面。如圖:

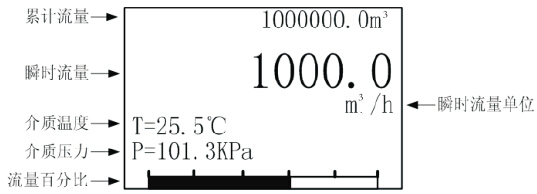

圖表主工作界面 右下角A表示模擬或自動，N為自適應，M為人工設參方式

主界面和輔助界面之間通過按‘+/S’左鍵和‘’右鍵切換。

左鍵為+并下翻頁，長按為S退出。右健為<并上翻頁，長按為E進入和確認在輔助界面下，長按‘’左鍵進入密碼輸入狀態。用戶可通過連續按‘+/S'鍵選擇當前輸入位置需要輸入的密碼數字，按‘鍵移動輸入光標位置。

當輸完2位密碼后，長按‘’進入與密碼對應的功能設置菜單；在密碼輸入狀態下，長按‘+/S'鍵返回輔助界面，繼續更新顯示計量值。關于主工作界面和輔助工作界面的刷新速度。

在工程師菜單中，有《環境溫度》設置項，如果選擇一10℃時，每個周期(大約2秒)刷新一次；如果選擇一20℃，則主界面每隔四個計算周期刷新一次(大約8秒)，輔助界面每隔 2個周期刷新一次(大約4秒)。

用戶菜單操作

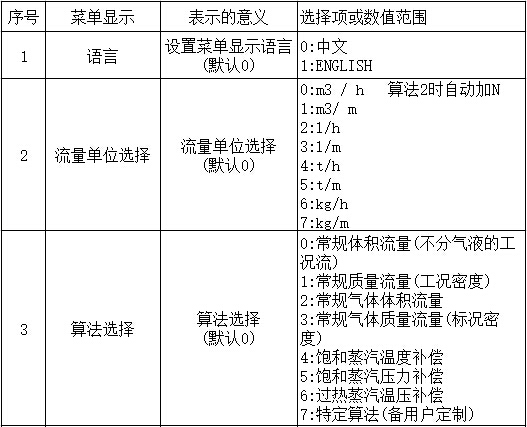

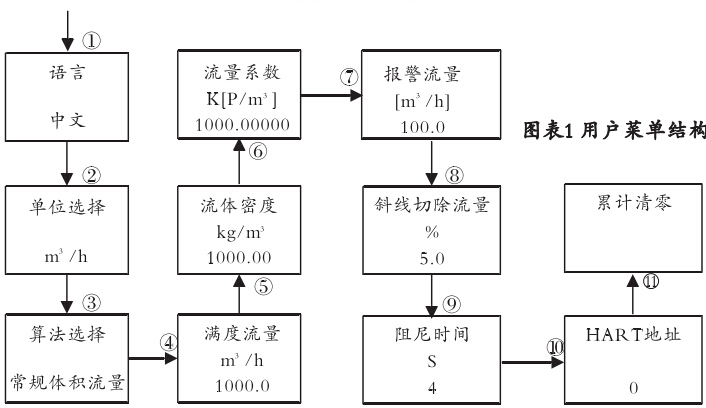

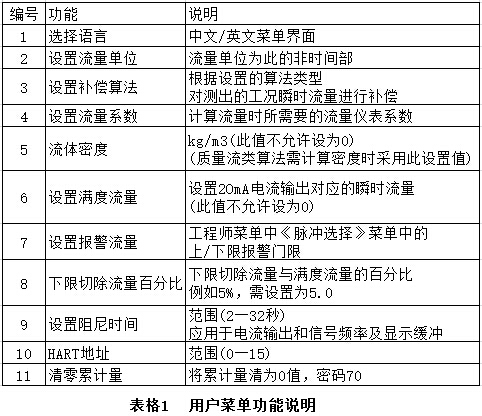

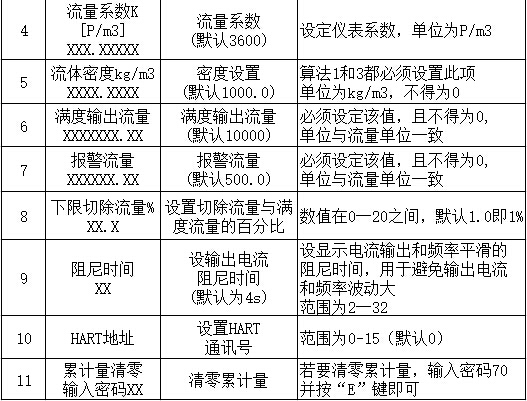

在輔助界面密碼輸入狀態下，輸入“22”密碼進入用戶菜單，用戶菜單結構如下圖，各個菜單功能以及參數意義如下表:

在菜單中，長按‘鍵進入選中項參數修改狀態，如果是數字輸入類型參數，通過‘+/s’鍵輸入數字，‘鍵移動輸入光標位置，輸入完畢后長按‘鍵確認輸入，變送器自動更新設置參數并存儲；如果參數是選擇項類型，則通過‘+/s’或者‘’上下翻選擇項，選定內容后長按‘鍵確認，變送器自動更新設置參數并存儲。
