在工業場合中,常常需要通過恒壓控制管道的壓力,以達到節能、穩定、安全生產目的。西森為您簡單介紹恒壓控制系統在工業現場的應用的一種方案。

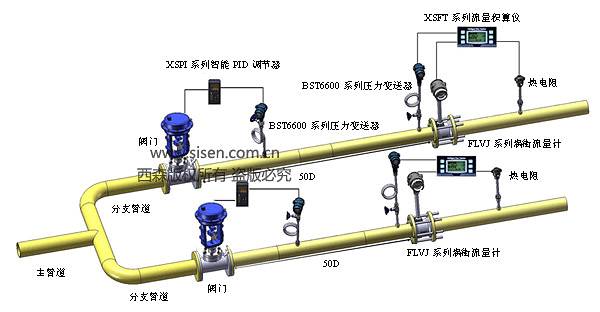

恒壓控制系統組成：電動調節閥或氣動調節閥，PID調節器，壓力變送器。以下為測量蒸汽管道恒壓控制系統安裝示意圖：

▲西森恒壓控制系統

在電動調節閥或氣動調節閥的后面安裝BST6600-GB/CB高溫工業型壓力變送器測量蒸汽管道的壓力。

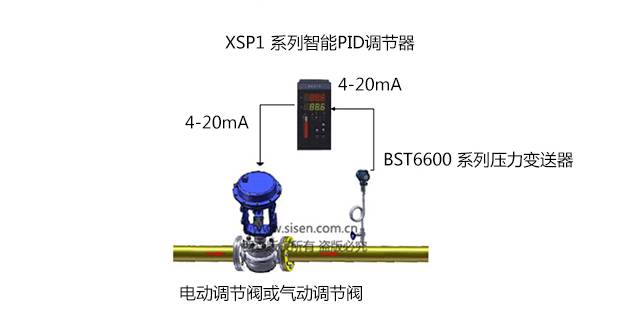

如果測量的是常溫介質的管道壓力，可采用 BST6600-BB系列標準型壓力變送器或BST6600-CB系列工業型壓力變送器，壓力變送器輸出4-20mA信號到XSPI系列智能PID調節 器里面。

▲西森恒壓控制系統

用戶可根據需要在PID調節器里面設置需要調節的壓力值，PID調節器將根據壓力變送器測量等到的壓力值和用戶設置的壓力值作比較。

自動輸出 4-20mA信號控制閥門的開度，直到管道壓力達到用戶的設定值，從而進行恒壓控制。
