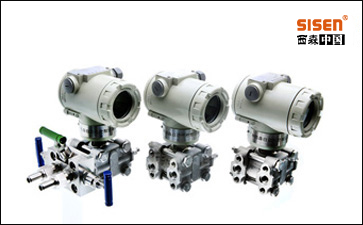

西森（SISEN）作為中國高端智能壓力變送器生產廠家，自主研發的壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。下面就簡單介紹一些西森常用壓力變送器的工作原理及其應用。

1、應變片壓力變送器工作原理與應用
    力學傳感器的種類繁多，如電阻應變片壓力變送器、半導體應變片壓力變送器、壓阻式壓力變送器、電感式壓力變送器、電容式壓力變送器、諧振式壓力變送器及電容式加速度傳感器等。但應用最為廣泛的是壓阻式壓力變送器，它具有極低的價格和較高的精度以及較好的線性特性。下面我們主要介紹這類傳感器。
    在了解壓阻式壓力變送器時，我們首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路（通常是A/D轉換和CPU）顯示或執行機構。

2、陶瓷壓力變送器工作原理及應用
    抗腐蝕的壓力變送器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋(閉橋)，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0 / 3.0 / 3.3 mV/V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。
    陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力變送器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力變送器。

3、擴散硅壓力變送器工作原理及應用
    被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

4、藍寶石壓力變送器工作原理與應用
    利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。 藍寶石系由單晶體絕緣體元素組成，不會(huì )發生滯后、疲勞和蠕變現象；藍寶石比硅要堅固，硬度更高，不怕形變；藍寶石有著非常好的彈性和絕緣特性（1000 OC以?xún)龋?，因此，利用?藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性；藍寶石的抗輻射特性極強；另外，硅-藍寶石半導體敏感元件，無p-n漂移，因此，從根本上簡化了制造工藝，提高了重復性，確保了高成品率。
    用硅-藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最?lèi)毫拥墓ぷ鳁l件下正常工作，并且可靠性高、精度好、溫度誤差極小、性?xún)r(jià)比高。表壓壓力傳感器和壓力變送器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石薄片，被焊接在鈦合金測量膜片上。被測壓力傳送到接收膜片上（接收膜片與測量膜片之間用拉桿堅固的連接在一起）。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅-藍寶石敏感元件感知后，其電橋輸出會(huì )發生變化，變化的幅度與被測壓力成正比。
    傳感器的電路能夠保證應變電橋電路的供電，并將應變電橋的失衡信號轉換為統一的電信號輸出（0-5，4-20mA或0-5V）。在絕壓壓力傳感器和壓力變送器中，藍寶石薄片，與陶瓷基極玻璃焊料連接在一起，起到了彈性元件的作用，將被測壓力轉換為應變片形變，從而達到壓力測量的目的。
